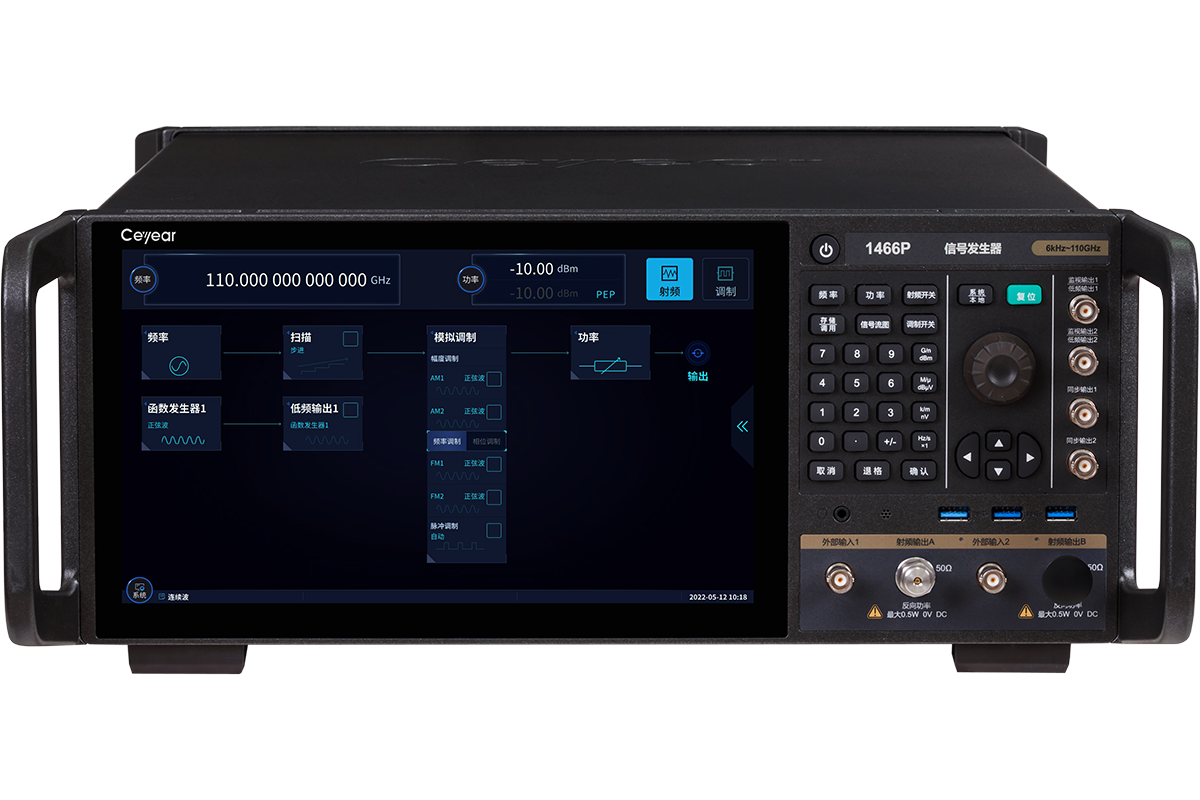

思仪科技 1466 信号发生器
Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、信号频谱纯度高，具有高准确度和大动态范围的功率输出，搭配单机双射频通道的设计，可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义等一系列新功能，打造用户的测试幸福感。
申请服务
Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、信号频谱纯度高，具有高准确度和大动态范围的功率输出，搭配单机双射频通道的设计，可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义等一系列新功能，打造用户的测试幸福感。Ceyear 1466系列信号发生器是从元器件级到系统级高标准测试的理想选择。
功能特点
110GHz同轴频率覆盖，测试更简单、更精确
Ceyear 1466系列信号发生器无需外接变频器，同轴输出频率覆盖6kHz～110GHz，保证了高精度的大动态范围幅度控制，具有外扩频方案无法达到的功率准确度和稳定度。同时支持外接Ceyear 8240X系列变频器，可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试的利器。
出色的频谱纯度，让尖端测试更从容
Ceyear 1466系列信号发生器支持高纯频谱信号输出，1GHz载波单边带（SSB）相位噪声典型值-145dBc/Hz@10kHz频偏，10GHz载波典型值-132dBc/Hz@10kHz频偏；20GHz宽带底部噪声典型值–161dBc/Hz@30MHz频偏；10GHz载波杂散<-80dBc，谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。
大动态范围、高准确度功率输出
Ceyear 1466系列信号发生器最大输出功率典型值：5GHz为+27dBm，20GHz为+24dBm， 30GHz为+25dBm，60GHz为+22dBm，110GHz为+3dBm。最小输出功率-150dBm（可设置），动态范围超过170dB。具有优异的功率准确度指标，典型值<0.5dB（20GHz以下）。

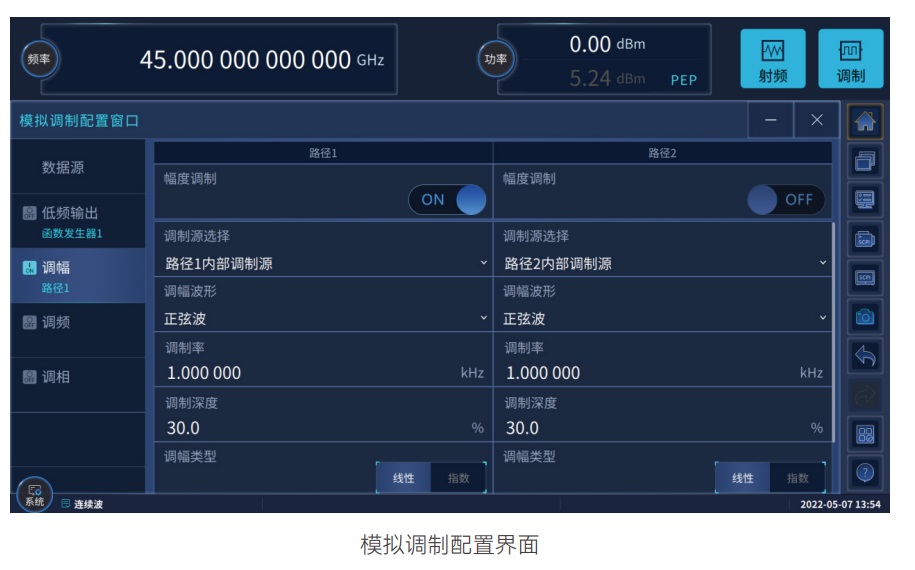

齐全的模拟调制
支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。
多样式扫描功能
支持步进扫描、列表扫描、模拟扫描（斜坡扫描）、功率扫描功能。
可触控图形引导交互
采用11.6吋高分辨率触摸屏，清晰展现主要参数及仪表状态信息，配合信号流图引导界面，让显示更直观，交互更友好。
用户操控界面灵活编辑
支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。

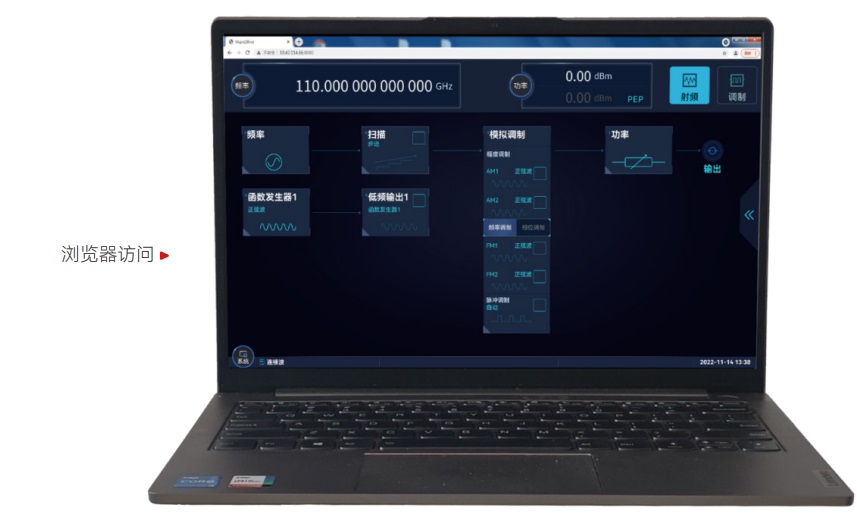

支持跨平台客户端操控
跨平台客户端及浏览器访问操控。支持多个客户端同时连结，仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

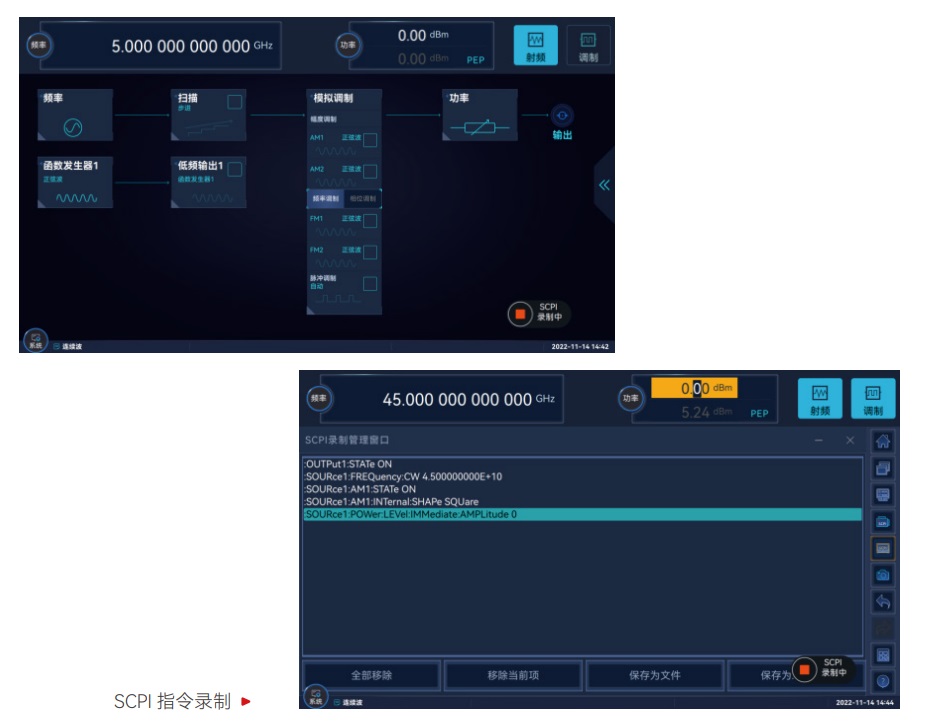

SCPI指令同步录制，脚本一键生成
不仅可以一键导出录制的SCPI指令，还能自动生成VS（C++、C#）、Qt、Matlab、LabView程控示例工程，让程控更简单。
典型应用
电子设备、系统等测试与性能评估
1466系列信号发生器可在6kHz～110GHz的频率范围产生高频谱纯度、大功率动态范围和高稳定性的信号，用于通信等各种电子设备、系统等测试与性能评估，解决带宽、灵敏度、动态范围、互调失真等系统指标测试问题。
高性能接收机测试
1466系列信号发生器具有超低的单边相位噪声和优异的非谐波抑制，可输出非常理想的纯净信号，用于通信装备中的高性能接收机相位噪声、阻塞、邻道选择性等的测试。
激励信号和本振替代
1466系列信号发生器具有极其纯净的信号质量、极高的输出功率，可用于各种放大器的信号激励，也可作为理想的本振替代发射机、接收机等被测设备中的本振。
技术指标
频率特性
| 频率范围 | 1466C：6kHz～13GHz 1466D：6kHz～20GHz 1466E：6kHz～33GHz 1466G：6kHz～45GHz 1466H：6kHz～53GHz 1466L：6kHz～67GHz 1466N：6kHz～90GHz 1466P：6kHz～110GHz |
频率 | N（内部YO谐波次数） | ||||||||||||||||||||
| 6kHz≤f≤10MHz | - | ||||||||||||||||||||||
| 10MHz＜f≤50MHz | - | ||||||||||||||||||||||
| 50MHz＜f≤62.5MHz | 1/256 | ||||||||||||||||||||||
| 62.5MHz＜f≤125MHz | 1/128 | ||||||||||||||||||||||
| 125MHz＜f≤250MHz | 1/64 | ||||||||||||||||||||||
| 250MHz＜f≤500MHz | 1/32 | ||||||||||||||||||||||
| 500MHz＜f≤1GHz | 1/16 | ||||||||||||||||||||||
| 1GHz＜f≤2GHz | 1/8 | ||||||||||||||||||||||
| 2GHz＜f≤4GHz | 1/4 | ||||||||||||||||||||||
| 4GHz＜f≤8GHz | 1/2 | ||||||||||||||||||||||
| 8GHz＜f≤20GHz | 1 | ||||||||||||||||||||||
| 20GHz＜f≤40GHz | 2 | ||||||||||||||||||||||
| 40GHz＜f≤67GHz | 4 | ||||||||||||||||||||||
| 67GHz＜f≤110GHz | 6 | ||||||||||||||||||||||
| 频率分辨率 | 0.001Hz | ||||||||||||||||||||||
| 频率准确度 | ±3×10 -（出厂校准准确度，25℃±10℃） | ||||||||||||||||||||||
| 频率切换时间 | ＜15ms | ||||||||||||||||||||||
| 时基老化率（典型值） | ±5×10 -10 /天（连续通电30天后） | ||||||||||||||||||||||
| 参考输出 | 频率 | 10MHz | |||||||||||||||||||||
| 功率 | >+4dBm，至50Ω负载 | ||||||||||||||||||||||
| 参考输入 | 频率 | 1～100MHz，步进1Hz | |||||||||||||||||||||
| 功率 | -5dBm～+10dBm，阻抗50Ω | ||||||||||||||||||||||
扫描特性
| 扫描模式 | 步进扫描 列表扫描 模拟扫描（斜坡扫描，选件S15） | ||||||||||||||||||||||
| 功率扫描（选件S16） | |||||||||||||||||||||||
| 模拟扫频（斜坡扫描） （选件S15） |
最大扫描速度 | 400MHz/ms ，f>4GHz | |||||||||||||||||||||
| 扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） | ||||||||||||||||||||||
功率特性
| 最小功率 | 型号 | 标配 | 程控步进衰减器选件H01-90/120/130 | ||||||||||||||||||||
| 1466C/D/E/G | -10dBm（可设置-20dBm） | 选件H01-130： 6kHz≤f≤100kHz -90.0dBm（可设置-150dBm） f > 100kHz -120.0dBm（可设置-150dBm） |
|||||||||||||||||||||
| 1466H/L | -10dBm（可设置-20dBm） | 选件H01-90： -90.0dBm（可设置-110dBm） 选件H01-120： -90.0dBm（可设置-140dBm） |
|||||||||||||||||||||
| 1466N/P | -10dBm（可设置-20dBm） | 选件H01-50： -50.0dBm（可设置-70dBm） |
|||||||||||||||||||||
| 最大功率（连续波，25±10°C） | 1466C | ||||||||||||||||||||||
| 频段 | 标配 | 程控步进衰减器选件： H01-130， H01-B130 |
大功率输出选件： H05-13， H05-B13 |
程控步进衰减器选件+大功率输出选件： H01-130+ H05-13， H01-B130+ H05-B13 |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | |||||||||||||||||||
| 50MHz＜f≤13GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | |||||||||||||||||||
| 1466D | |||||||||||||||||||||||
| 频段 | 标配 | 程控步进衰减器选件： H01-130， H01-B130 |
大功率输出选件： H05-20， H05-B20 |
程控步进衰减器选件+大功率输出选件： H01-130+ H05-20， H01-B130+ H05-B20 |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | |||||||||||||||||||
| 50MHz＜f≤20GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | |||||||||||||||||||
| 1466E | |||||||||||||||||||||||
| 频段 | 标配 | 程控步进衰减器选件： H01-130， H01-B130 |
大功率输出选件： H05-33， H05-B33 |
程控步进衰减器选件+大功率输出选件： H01-130+ H05-33， H01-B130+ H05-B33 |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+15.0 | |||||||||||||||||||
| 50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | |||||||||||||||||||
| 6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | |||||||||||||||||||
| 18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | |||||||||||||||||||
| 30GHz＜f≤33GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | |||||||||||||||||||
| 1466G | |||||||||||||||||||||||
| 频段 | 标配 | 程控步进衰减器选件： H01-130， H01-B130 |
大功率输出选件： H05-45， H05-B45 |
程控步进衰减器选件+大功率输出选件： H01-130+ H05-45， H01-B130+ H05-B45 |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+15.0 | |||||||||||||||||||
| 50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | |||||||||||||||||||
| 6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | |||||||||||||||||||
| 18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | |||||||||||||||||||
| 30GHz＜f≤40GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | |||||||||||||||||||
| 40GHz＜f≤45GHz | ≥+12.0 | ≥+12.0 | ≥+14.0 | ≥+14.0 | |||||||||||||||||||
| 1466H | |||||||||||||||||||||||
| 频段 | 标配 | 程控步进衰减器选件： H01-90/120， H01-B90/120 |
大功率输出选件： H05-53， H05-B53 |
程控步进衰减器选件+大功率输出选件： H01-90/120+ H05-53， H01-B90/120+ H05-B53 |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+12.0 | ≥+12.0 | |||||||||||||||||||
| 50MHz＜f≤20GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | |||||||||||||||||||
| 20GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | |||||||||||||||||||
| 40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | |||||||||||||||||||
| 1466L | |||||||||||||||||||||||
| 频段 | 标配 |
程控步进衰减器选件： |
大功率输出选件： H05-67， H05-B67 |
程控步进衰减器选件+大功率输出选件： H01-90/120+ H05-67， H01-B90/120+ H05-B67 |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+12.0 | ≥+12.0 | |||||||||||||||||||
| 50MHz＜f≤20GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | |||||||||||||||||||
| 20GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | |||||||||||||||||||
| 40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | |||||||||||||||||||
| 53GHz＜f≤65GHz | ≥+8.0 | ≥+8.0 | ≥+18.0 | ≥+16.0 | |||||||||||||||||||
| 65GHz＜f≤67GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+12.0 | |||||||||||||||||||
| 1466N | |||||||||||||||||||||||
| 频段 | 标配 |
程控步进衰减器选件 |
大功率输出选件 |
程控步进衰减器选件+大功率输出选件： |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+5.0 | ≥+5.0 | ≥+8.0 | ≥+8.0 | |||||||||||||||||||
| 50MHz＜f≤20GHz | ≥+5.0 | ≥+5.0 | ≥+13.0 | ≥+13.0 | |||||||||||||||||||
| 20GHz＜f≤40GHz | ≥+5.0 | ≥+5.0 | ≥+12.0 | ≥+10.0 | |||||||||||||||||||
| 40GHz＜f≤67GHz | ≥+3.0 | ≥+3.0 | ≥+10.0 | ≥+8.0 | |||||||||||||||||||
| 67GHz＜f≤85GHz | ≥0.0 | ≥0.0 | ≥+7.0 | ≥+5.0 | |||||||||||||||||||
| 85GHz＜f≤90GHz | ≥-5.0 | ≥-5.0 | ≥+3.0 | ≥+0.0 | |||||||||||||||||||
| 1466P | |||||||||||||||||||||||
| 频段 | 标配 |
程控步进衰减器选件 |
大功率输出选件 |
程控步进衰减器选件+大功率输出选件： |
|||||||||||||||||||
| 6kHz≤f≤50MHz | ≥+5.0 | ≥+5.0 | ≥+8.0 | ≥+8.0 | |||||||||||||||||||
| 50MHz＜f≤20GHz | ≥+5.0 | ≥+5.0 | ≥+13.0 | ≥+13.0 | |||||||||||||||||||
| 20GHz＜f≤40GHz | ≥+5.0 | ≥+5.0 | ≥+12.0 | ≥+10 .0 | |||||||||||||||||||
| 40GHz＜f≤67GHz | ≥+3.0 | ≥+3.0 | ≥+10.0 | ≥+8.0 | |||||||||||||||||||
| 67GHz＜f≤85GHz | ≥0.0 | ≥0.0 | ≥+7.0 | ≥+5.0 | |||||||||||||||||||
| 85GHz＜f≤110GHz | ≥-5.0 | ≥-5.0 | ≥+3.0 | ≥+0.0 | |||||||||||||||||||
| 功率准确度（25±10°C） | 标配 | ||||||||||||||||||||||
| 功率（dBm）频率 | -10dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | ||||||||||||||||||||
| 6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | ±1.0dB | ||||||||||||||||||||
| 50MHz＜f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB | ||||||||||||||||||||
| 3GHz＜f≤20GHz | ±0.9dB | ±0.9dB | ±0.9dB | ||||||||||||||||||||
| 20GHz＜f≤40GHz | ±1.0dB | ±1.0dB | ±1.0dB | ||||||||||||||||||||
| 40GHz＜f≤50GHz | ±1.3dB | ±1.3dB | ±1.3dB | ||||||||||||||||||||
| 50GHz＜f≤67GHz | ±1.8dB | ±1.8dB | ±1.8dB | ||||||||||||||||||||
| 67GHz＜f≤85GHz | ±2.0dB | ±2.0dB | ±2.0dB | ||||||||||||||||||||
| 85GHz＜f≤110GHz | ±2.2dB | — | — | ||||||||||||||||||||
| H01-130/120/90/50/B130程控步进衰减器选件 | |||||||||||||||||||||||
| 功率（dBm）频率 | -120dBm＜P≤-90dBm | -90dBm＜P≤-50dBm | -50dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | ||||||||||||||||||
| 6kHz≤f≤50MHz | — | ±1.5dB | ±1.0dB | ±1.0dB | — | ||||||||||||||||||
| 50MHz＜f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB | ||||||||||||||||||
| 3GHz＜f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB | ||||||||||||||||||
| 20GHz＜f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — | ||||||||||||||||||
| 40GHz＜f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — | ||||||||||||||||||
| 50GHz＜f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — | ||||||||||||||||||
| 67GHz＜f≤85GHz | — | — | ±2.0dB | ±2.0dB | — | ||||||||||||||||||
| 85GHz＜f≤110GHz | — | — | ±2.2dB | — | — | ||||||||||||||||||
| 功率分辨率 | 0.01dB | ||||||||||||||||||||||
| 功率温度稳定性 | 0.02dB/℃（典型值） | ||||||||||||||||||||||
| 输出阻抗 | 50Ω（额定值） | ||||||||||||||||||||||
| 源驻波比VSWR （内稳幅） （典型值） |
100kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||||||
| 20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||||||
| 40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||||||
| 67GHz＜f≤85GHz | ＜2.5 | ||||||||||||||||||||||
| 85GHz＜f≤110GHz | ＜3.0 | ||||||||||||||||||||||
| 最大反向功率 | 0.5W（0V DC）（额定值） | ||||||||||||||||||||||
频谱纯度
| 谐波 （在+10dBm与最大输出功率两者中的较小者） |
频率 | 标配 | |||||||||||||||||||||
| 100kHz≤f≤3GHz | ＜-30dBc | ||||||||||||||||||||||
| 3GHz＜f≤67GHz | ＜-55dBc | ||||||||||||||||||||||
| 67GHz＜f≤110GHz | ＜-40dBc | ||||||||||||||||||||||
| 分谐波 （在+10dBm与最大输出功率两者中的较小者） |
6kHz≤f≤20GHz | <-80dBc | |||||||||||||||||||||
| 20GHz＜f≤40GHz | <-60dBc | ||||||||||||||||||||||
| 40GHz＜f≤110GHz | <-50dBc | ||||||||||||||||||||||
| 非谐波 （在0dBm处，3kHz频偏以远） |
频率 | 选件H04-1 | 选件H04-2 | ||||||||||||||||||||
| 6kHz≤f≤250MHz | ＜-58dBc | ＜-68dBc | |||||||||||||||||||||
| 250MHz＜f≤4GHz | ＜-70dBc | ＜-80dBc | |||||||||||||||||||||
| 4GHz＜f≤10GHz | ＜-70dBc | ＜-80dBc | |||||||||||||||||||||
| 10GHz＜f≤20GHz | ＜-64dBc | ＜-74dBc | |||||||||||||||||||||
| 20GHz＜f≤40GHz | ＜-58dBc | ＜-68dBc | |||||||||||||||||||||
| 40GHz＜f≤67GHz | ＜-52dBc | ＜-62dBc | |||||||||||||||||||||
| 67GHz＜f≤110GHz | ＜-48dBc | ＜-58dBc | |||||||||||||||||||||
| 单边带相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） |
标配 | ||||||||||||||||||||||
| 频偏频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||||||||
| 100MHz | — | ＜-110 | ＜-128 | ＜-134 | ＜-138 | — | — | ||||||||||||||||
| 250MHz＜f≤500MHz | — | ＜-108 | ＜-126 | ＜-132 | ＜-136 | — | — | ||||||||||||||||
| 0.5 GHz＜f≤1GHz | — | ＜-103 | ＜-121 | ＜-130 | ＜-130 | — | — | ||||||||||||||||
| 1 GHz＜f≤2GHz | — | ＜-97 | ＜-117 | ＜-124 | ＜-124 | — | — | ||||||||||||||||
| 2 GHz＜f≤4GHz | — | ＜-92 | ＜-111 | ＜-118 | ＜-118 | — | — | ||||||||||||||||
| 4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-110 | ＜-110 | — | — | ||||||||||||||||
| 10GHz＜f≤20GHz | — | ＜-79 | ＜-98 | ＜-104 | ＜-104 | — | — | ||||||||||||||||
| 20GHz＜f≤40GHz | — | ＜-73 | ＜-91 | ＜-98 | ＜-98 | — | — | ||||||||||||||||
| 40GHz＜f≤67GHz | — | ＜-68 | ＜-85 | ＜-92 | ＜-92 | — | — | ||||||||||||||||
| 67GHz＜f≤110GHz | — | ＜-62 | ＜-79 | ＜-86 | ＜-86 | — | — | ||||||||||||||||
| H04-1低相位噪声选件 | |||||||||||||||||||||||
| 频偏频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||||||||
| 100MHz | — | ＜-118 | ＜-141 | ＜-148 | ＜-148 | — | — | ||||||||||||||||
| 250MHz＜f≤500MHz | — | ＜-111 | ＜-130 | ＜-145 | ＜-143 | — | — | ||||||||||||||||
| 0.5 GHz＜f≤1GHz | — | ＜-105 | ＜-124 | ＜-140 | ＜-138 | — | — | ||||||||||||||||
| 1 GHz＜f≤2GHz | — | ＜-100 | ＜-118 | ＜-134 | ＜-132 | — | — | ||||||||||||||||
| 2 GHz＜f≤4GHz | — | ＜-93 | ＜-113 | ＜-128 | ＜-126 | — | — | ||||||||||||||||
| 4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-120 | ＜-118 | — | — | ||||||||||||||||
| 10GHz＜f≤20GHz | — | ＜-79 | ＜-99 | ＜-114 | ＜-112 | — | — | ||||||||||||||||
| 20GHz＜f≤40GHz | — | ＜-73 | ＜-93 | ＜-108 | ＜-106 | — | — | ||||||||||||||||
| 40GHz＜f≤67GHz | — | ＜-67 | ＜-87 | ＜-103 | ＜-101 | — | — | ||||||||||||||||
| 67GHz＜f≤110GHz | — | ＜-61 | ＜-81 | ＜-97 | ＜-95 | — | — | ||||||||||||||||

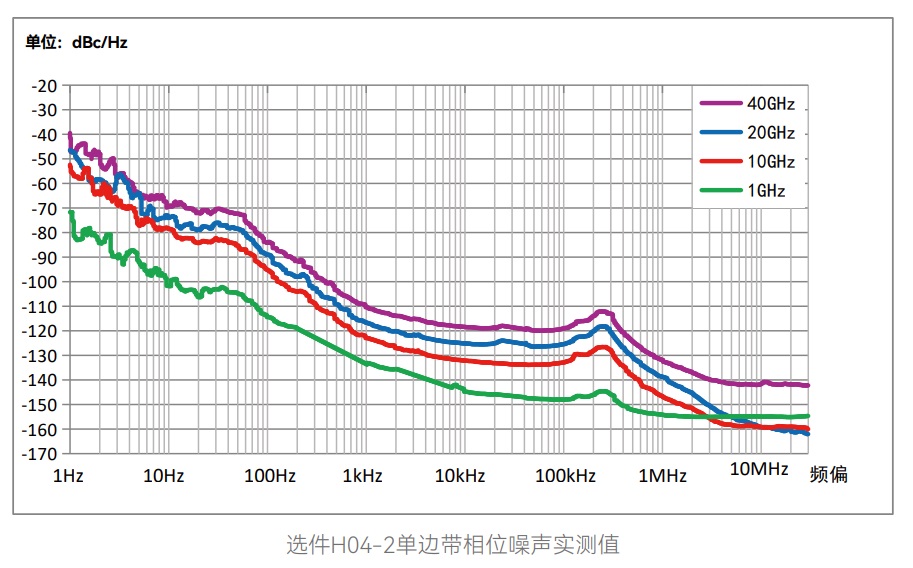

| H04-2超低相位噪声选件 | |||||||||||||||||||||||
| 频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||||||||
| 100MHz | ＜-102 | ＜-118 | ＜-141 | ＜-148 | ＜-148 | ＜-148 | ＜-148 | ||||||||||||||||
| 250MHz＜f≤500MHz | ＜-92 | ＜-112 | ＜-135 | ＜-146 | ＜-148 | ＜-150 | ＜-150 | ||||||||||||||||
| 0.5GHz＜f≤1GHz | ＜-90 | ＜-110 | ＜-134 | ＜-144 | ＜-147 | ＜-150 | ＜-150 | ||||||||||||||||
| 1GHz＜f≤2GHz | ＜-88 | ＜-104 | ＜-127 | ＜-138 | ＜-142 | ＜-148 | ＜-148 | ||||||||||||||||
| 2 GHz＜f≤4GHz | ＜-82 | ＜-99 | ＜-122 | ＜-135 | ＜-136 | ＜-146 | ＜-148 | ||||||||||||||||
| 4GHz＜f≤10GHz | ＜-77 | ＜-91 | ＜-115 | ＜-128 | ＜-128 | ＜-140 | ＜-154 | ||||||||||||||||
| 10GHz＜f≤20GHz | ＜-71 | ＜-85 | ＜-109 | ＜-122 | ＜-122 | ＜-134 | ＜-152 | ||||||||||||||||
| 20GHz＜f≤40GHz | ＜-63 | ＜-79 | ＜-99 | ＜-116 | ＜-116 | ＜-128 | ＜-142 | ||||||||||||||||
| 40GHz＜f≤67GHz | ＜-57 | ＜-73 | ＜-94 | ＜-110 | ＜-110 | ＜-122 | ＜-136 | ||||||||||||||||
| 67GHz＜f≤110GHz | ＜-51 | ＜-67 | ＜-88 | ＜-104 | ＜-104 | ＜-116 | ＜-130 | ||||||||||||||||
调制特性
| 频率调制 （50MHz＜f≤50GHz, 选件S11） |
最大频偏：N×20MHz（N为基波谐波次数） |
||||||||||||||||||||||
| 相位调制 （50MHz＜f≤50GHz, 选件S11） |
最大相偏： |
||||||||||||||||||||||
| 幅度调制 （10MHz＜f≤50GHz, 选件S11） |
最大深度：＞90％ |
||||||||||||||||||||||
| 脉冲调制（S13覆盖S12功能指标） | 脉冲调制选件S12 | ＞50MHz～67GHz | ＞67GHz | ||||||||||||||||||||
| 开关比 | ＞80dB | ＞60dB | |||||||||||||||||||||
| 上升下降时间 | ＜20ns | ＜30ns | |||||||||||||||||||||
| 重复频率 | 0Hz～25MHz | 0Hz～25MHz | |||||||||||||||||||||
| 最小脉宽 | 0.1μs | 0.1μs | |||||||||||||||||||||
| 窄脉冲调制选件S13 | ＞50MHz～67GHz | ||||||||||||||||||||||
| 开关比 | ＞80dB | — | |||||||||||||||||||||
| 上升下降时间 | ＜10ns | — | |||||||||||||||||||||
| 重复频率 | 0Hz～25MHz | — | |||||||||||||||||||||
| 最小脉宽 | 20ns | — | |||||||||||||||||||||
| 低频输出/函数发生器（选件S14） |
支持频率/相位调制、幅度调制调制源输出 |
||||||||||||||||||||||
一般特性
| 射频输出端口 |
1466C/D：3.5mm（阳），阻抗50Ω |
||||||||||||||||||||||
| 最大外形尺寸 （宽×高×深） |
475mm×193mm×610mm（包括把手和防护底角） 426mm×177mm×500mm（不包括把手和防护底角） |
||||||||||||||||||||||
| 重量 | ＜35千克（型号、选件配置不同，重量不同） | ||||||||||||||||||||||
| 电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | ||||||||||||||||||||||
| 功耗 | 小于600W | ||||||||||||||||||||||
| 温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | ||||||||||||||||||||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1466C | 信号发生器 | 6kHz～13GHz |
| 1466D | 信号发生器 | 6kHz～20GHz |
| 1466E | 信号发生器 | 6kHz～33GHz |
| 1466G | 信号发生器 | 6kHz～45GHz |
| 1466H | 信号发生器 | 6kHz～53GHz |
| 1466L | 信号发生器 | 6kHz～67GHz |
| 1466N | 信号发生器 | 6kHz～90GHz |
| 1466P | 信号发生器 | 6kHz～110GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1466-H01-130 | 130dB程控步进衰减器 | 用于扩展输出功率动态范围， | 适用于1466C/D/E/G。 |
| 1466-H01-120 | 120dB程控步进衰减器 | 用于扩展输出功率动态范围。 | 适用于1466H/L。 |
| 1466-H01-90 | 90dB程控步进衰减器 | 用于扩展输出功率动态范围。 | 适用于1466H/L。 |
| 1466-H01-50 | 50dB程控步进衰减器 | 用于扩展输出功率动态范围， | 适用于1466N/P。 |
| 1466-H01-B130 | 通道B 130dB程控步进衰减器 | 用于扩展通道B输出功率动态范围。 | 适用于1466C/D，必选1466-H11-B13/B20选件。 |
| 1466-H04-1 | 低相位噪声 | 优化相位噪声， 10GHz@10kHz：-120dBc/Hz。1466-H04-1、1466-H04-2必选其一。 |
|
| 1466-H04-2 | 超低相位噪声 | 优化相位噪声， 10GHz@10kHz：-128dBc/Hz。1466-H04-1、1466-H04-2必选其一。 |
|
| 1466-H04-B1 | 通道B低相位噪声 | 优化通道B相位噪声， 10GHz@10kHz：-120dBc/Hz，必选1466-H11-B13/B20。1466-H04-B1、1466-H04-B2必选其一。 |
|
| 1466-H04-B2 | 通道B超低相位噪声 | 优化通道B相位噪声， 10GHz@10kHz：-128dBc/Hz，必选1466-H11-B13/B20、1466-H04-2。1466-H04-B1、1466-H04-B2必选其一。 |
|
| 1466-H05-13 | 13GHz大功率输出 | 提高最大输出功率。 | 适用于1466C。 |
| 1466-H05-20 | 20GHz大功率输出 | 提高最大输出功率。 | 适用于1466D。 |
| 1466-H05-33 | 33GHz大功率输出 | 提高最大输出功率。 | 适用于1466E。 |
| 1466-H05-45 | 45GHz大功率输出 | 提高最大输出功率。 | 适用于1466G。 |
| 1466-H05-53 | 53GHz大功率输出 | 提高最大输出功率。 | 适用于1466H。 |
| 1466-H05-67 | 67GHz大功率输出 | 提高最大输出功率。 | 适用于1466L。 |
| 1466-H05-90 | 90GHz大功率输出 | 提高最大输出功率。 | 适用于1466N。 |
| 1466-H05-110 | 110GHz大功率输出 | 提高最大输出功率。 | 适用于1466P。 |
| 1466-H05-B13 | 13GHz通道B大功率输出 | 提高通道B最大输出功率。 | 适用于1466C，需选1466-H11-B13选件。 |
| 1466-H05-B20 | 20GHz通道B大功率输出 | 提高通道B最大输出功率。 | 适用于1466D，需选1466-H11-B20选件。 |
| 1466-H07 | 100MHz/1GHz参考输入输出 | 支持100MHz或1GHz参考信号输入和输出功能。 | 所有主机可选配 |
| 1466-H11-B13 | 13GHz通道B | 增加通道B，输出6kHz～13GHz模拟信号。 | 适用于1466C/D。 |
| 1466-H11-B20 | 20GHz通道B | 增加通道B，输出6kHz～20GHz模拟信号。适用于1466D。 | 适用于1466D。 |
| 1466-H94 | 机柜安装套件 | 安装到机柜的专用套件。 | 所有主机可选配 |
| 1466-H99 | 铝合金运输箱 | 高强度轻便专用铝合金运输箱，带提把和万向滚轮，方便运输。 | 所有主机可选配 |
| 1466-H100 | 用户手册（纸质版) | 提供纸质版详细的用户手册。 | 所有主机可选配 |
| 1466C-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466C选配 |
| 1466D-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466D选配 |
| 1466E-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466E选配 |
| 1466G-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466G选配 |
| 1466H-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466H选配 |
| 1466L-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466L选配 |
| 1466C-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466C选配 |
| 1466D-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466D选配 |
| 1466E-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466E选配 |
| 1466G-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466G选配 |
| 1466H-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466H选配 |
| 1466L-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466L选配 |
| 1466N-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466N选配 |
| 1466P-EWT | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466P选配 |
软件型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1466-S11 | 模拟调制功能 | 增加模拟调制功能，包括AM,FM,ΦM。 |
| 1466-S12 | 脉冲调制功能 | 增加脉冲调制功能，最小脉宽100ns。 |
| 1466-S13 | 窄脉冲调制功能 | 增加脉冲调制功能，最小脉宽20ns。 |
| 1466-S14 | 低频输出/函数发生功能 | 增加低频输出及函数发生器功能。 |
| 1466-S15 | 模拟扫描功能 | 增加模拟扫频功能（斜坡扫描）。 |
| 1466-S16 | 功率扫描功能 | 增加功率扫描功能。 |
标配附件
| 编号 | 名称 | 描述 |
|---|---|---|
| 1 | 电源线组件 | 标准三芯电源线 |
| 2 | 快速使用指南 | |
| 3 | 编程手册 | |
| 4 | 产品合格证 |
授权经销商提问
您的问题将推送给已购用户，TA们会帮您解答
