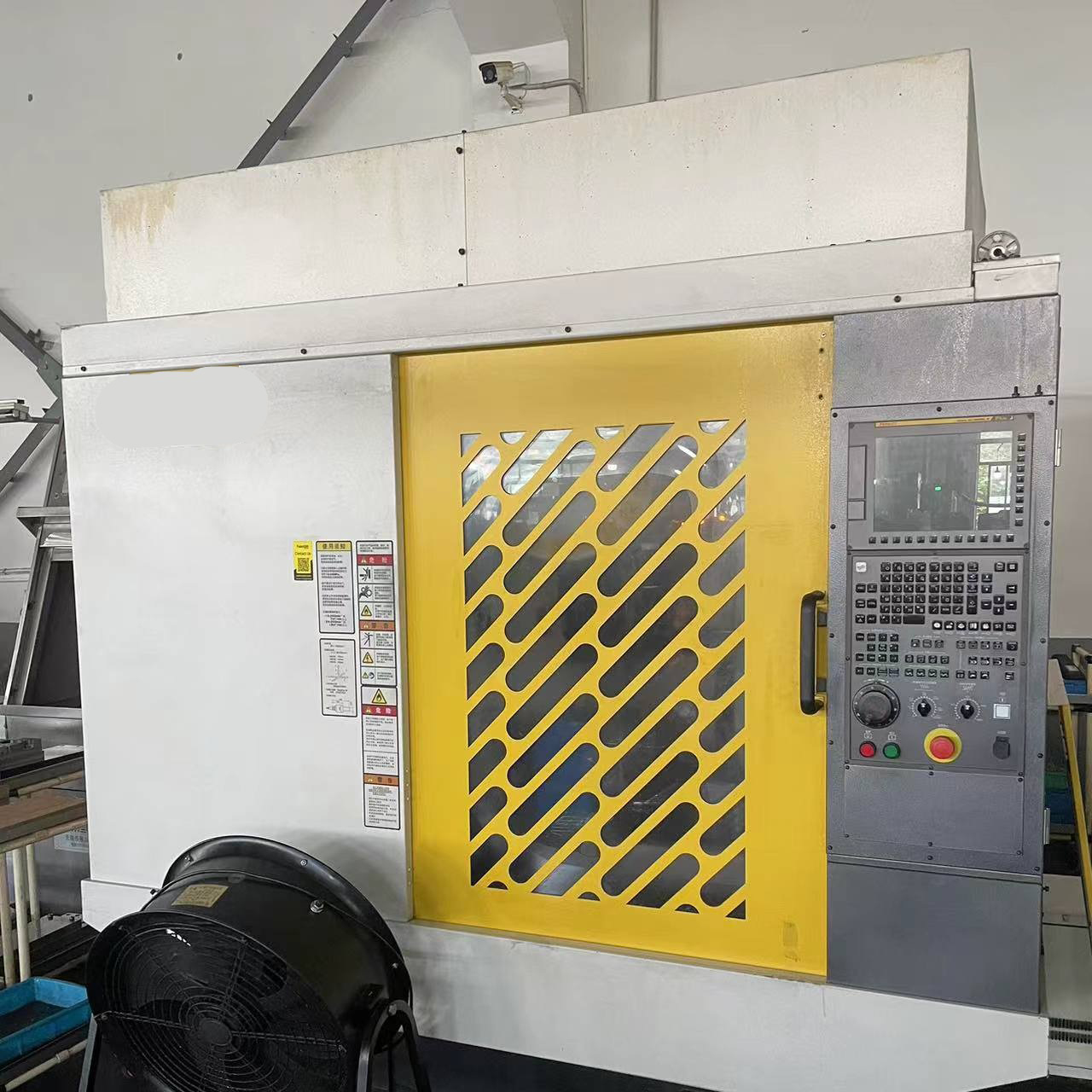

FANUC α-D21LiB PLUS 钻攻中心
型 号：FANUC α-D21LiB PLUS
名 称：钻攻中心
品 牌：其他品牌
分 类：通用电子测试 > 通用电子测试其他 > CNC
产品属性：主机
简 述：
FANUC ROBODRILL系列α-D21LiB PLUS钻攻中心是BT30小型CNC加工中心，广泛用于汽车零部件加工和手机零部件加工，采用 FANUC Series 31i-B控制系统，X/Y/Z三轴行程：700/400/330mm，刀库：21，主轴加高200mm，主轴高扭矩
申请服务
FANUC ROBODRILL系列α-D21LiB PLUS钻攻中心是BT30小型CNC加工中心，广泛用于汽车零部件加工和手机零部件加工，采用 FANUC Series 31i-B控制系统，X/Y/Z三轴行程：700/400/330mm，刀库：21，主轴加高200mm，主轴高扭矩
高加工性能
- 基于高速、高精度、高功率，实现高生产性能
- 基于稳定加工，实现加工产品的高合格率
- 基于广泛的应用范围，实现多领域加工
高运转率
- 基于高可靠性，实现机床的长使用寿命
- 基于充实的预防维修功能，避免机械故障
- 基于优异的维护性能，减少停工期时间
高易用性
- 基于优异的操作性，易于实现高级功能的运用
- 基于高扩展性，易于对外围设备的控制
- 基于自动化功能对应，实现与自动化机器的高度融合
机床本体主要参数
| 机械部件标准规格 | ||
| 容量 | X轴方向移动量(工作台左右) | 700cm |
| Y轴方向移动量(滑较前后) | 400m | |
| 2轴方向移动量(主轴头上下) | 330m | |
| 从工作台上部到主轴端面的距离 | 350-680mm(立柱加高200am) | |
| 工作台 | 作业面大小(X轴万问*Y轴方向) | 850×410mm |
| 工件容许重量 | 300KG(均一载荷) | |
| 作业面的形状 | T槽公称14*间隔125*3个 | |
| 主轴 | 主轴端(公称号) | 7/24锥度NO.30(带有鼓风机 |
| 转速 | 100zin-1至10000min-1 | |
| 进给速度 | 快进速度 | 48m/min(XYZ轴) |
| 切削进给迪度 | 1-30,000 m/ain | |
| 刀具更换 装置 | 刀具更换方式 | 转塔式 |
| 刀具形式 | JIS B 6339-2011 BT30, MAS 403-1982 P30T-1(45度) |
|
| 刀其收放数 | 21个：a-D21MiB之情形 | |
| 刀具最大直径 | 80m | |
| 刀具最大长度 | 250mm(因不同规格有所差异) | |
| 刀其选择方式 | 随机就近 | |
| 刀具最大重量 | 2KC/个(总重23KC)/3KG/个(总重33KC):刀 库21之情形 | |
| 刀具更换时间(切制至切削) | 1.6秒：刀库21且刀其2KG/个之情形 | |
| 电动机 | 主轴电动机 | 11.0KW(1分额定)/3.7KT(连续额定)标准主轴 |
| 精度 | 轴双向定位精度 | 0.006-0.02m(基于IS0230-2:2006的测定值) |
| 轴双向往复定位精度 | 未满0.004am(基于IS0230-2:2006的测定值) | |
| 控制装置FANUC Series 31i-B Plu: |
| 同时控制轴数最大4轴 |
| PCMCIA卡插槽 |
| USB插口(USB2.0) |
| 脊录程序数1.000个 |
| 追加工件坐标系组数(48组) |
| 程序储存容量(4Mbyte) |
| 刀具补偿个数200个 |
| 刀具寿命管理 |
| 生产管理计数器 |
| iHMI调整向导功能(基于iHMI的操作引导i) |
| 加工模式设定 |
| 热位移补偿功能 |
| 用 户 P M C |
| 双检安全功能 |
| 故隐诊断功能 |
| 绝缘劣化检出功能 |
| 智能刚性攻丝 |
| 主轴智能负载表 |
| AI轮廓控制I |
| HRV控制 |
| 快速进给的程序段重叠 |
| 螺旋线插补 |
| 坐标旋转 |
| 刀其位置偏置 |
| 多步跳转 |
| 高速跳转 |
| 用户宏程序 |
| 中断型用户宏程序 |
※机床详细规格请参考ROBODRILLa-DiB Plus系列目录以及操作说明书。
提供以下标准随机资料：
| 内容 | 数量 |
| ROBODRILL操作手册(基本笃) | 1本/台(中文) |
| 安全说明书 | 1本/台(中文) |
机床设置条件
关于设置条件：
| 所需动力源 | 电源 | 输入变压器初级电压：AC230W±10%三相50/608215ATA 设备输入电压：AC200-V220V+10~-15%三相50/60HZ 10KWA 输入动力电源线，需要单根达到10 接地电阻要在100以下(请与其他机床独立进行接地) |
| 气压源 | 0.35-0.5MPa(建议使用0.5MPa)(但为计示压力) 0.15m³/min(大气压流量) |
|
| 机器尺寸 | 机器高度 | 2,436±10(立柱加高200mm时) |
| 机器重量 | 约2,100KG | |
| 地面 | 负荷 | 3tf/m²(29.4kN/m)以上 推荐：5tf/³(49.0kN/m)以上 |
| 压强 | 367kgf/cm²(36N/m) | |
| 振动 | 2m/s²(0.20)以下 | |
| 环境温度 | 工作中0~45℃ | |
| 收放中或者运输途中-20~60℃ | ||
| 温度变化 | 1.1℃/分钟之内 | |
| 湿度 | 通常 | 75%之内(相对湿度) |
| 短时间 | 95%之内 | |
| 包围气体 | 不应有腐蚀性、可燃性气体 |
※气源要求：
固形物(公称值)Sum 以下、水分、压力露点-17℃以下、 一次侧油分浓度1mg/Nm³ 以下。
※地面负荷要求：
维护稳定的加工精度，并且为了发挥原有的加工性能，建议负荷5tf/m²(49.0kN/m) 以上。 地面振动Sms'(0.5G) 以下。
关于切削液：
| 性状 | 制造商 | 品名 |
| 水溶性 | Yushiro化学工业 | Yushiroken FBC350 |
| Castrol | Alusol B | |
| 新日本石油 | Unisoluble EM-B | |
| Blazer Swisslube Japan | Blasocut 2000 CF |
关于润滑油：
| 产品名称 | 制造厂家 |
| Mobil Vactra 0il No.2 | 关孚石油 |
| tNIWAY HP 68 | 新日本石油 |
| Tonna S(W)68 | 昭和Shell石油 |
※为了在出货时进行漏油和排出检查，机床内己装有少量润滑油(MobilVactra 0ilNo.2)。
※使用建议以外的润滑油时，有可能因润滑不良而导致滚珠丝杠和LM 导轨损坏，千万不要以黏附有切削液、液压工作油等润滑油以外的容器来供油.千万不要将添加剂混入润滑油中。
否则将导致油泵故障或者管路堵塞。
