力劲 TC-510 钻攻中心
型 号：力劲 TC-510
名 称：钻攻中心
品 牌：其他品牌
分 类：通用电子测试 > 通用电子测试其他 > CNC
产品属性：主机
简 述：
力劲钻孔中心机系列TC-510钻工中心CNC为追求大量生产加工以及效率的客户所设计制造，从机器结构分析到实际的切削应用皆展现合适的切削能力与产出，满足对精度及效率有追求的客户。X/Y/Z三轴行程：510/420/35z0mm，刀库：21，主轴转速：直结式10~24,000，工作台承重：250KG。
申请服务
力劲钻孔中心机系列TC-510钻工中心CNC为追求大量生产加工以及效率的客户所设计制造，从机器结构分析到实际的切削应用皆展现合适的切削能力与产出，满足对精度及效率有追求的客户。X/Y/Z三轴行程：510/420/35z0mm，刀库：21，主轴转速：直结式10~24,000，工作台承重：250KG。

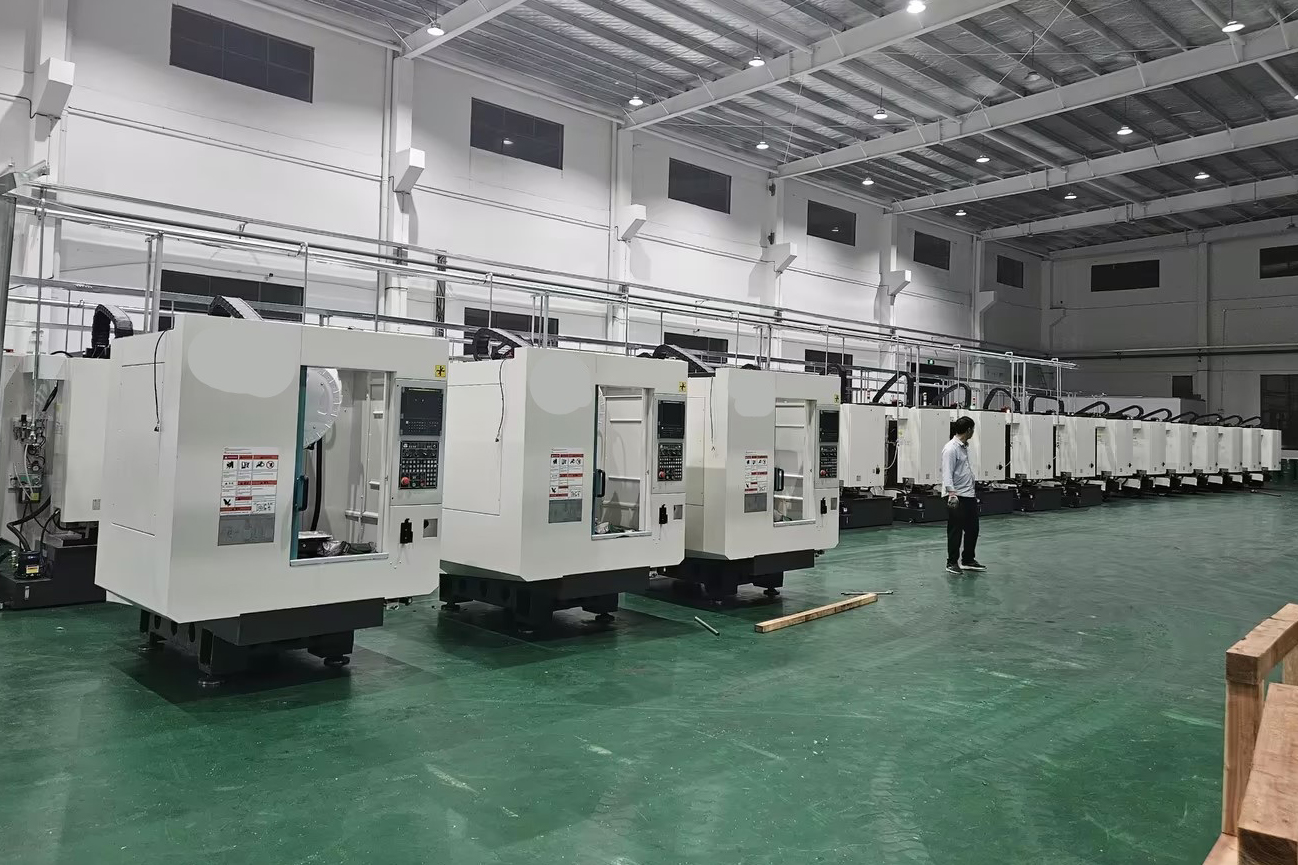

TC系列
快速，占地小，操作简单，特别是针对钻孔和攻牙的加工制程，快速高效的特点更加明显。
铸造结构床身
紧凑强壮整体铸造结构床身
防止切削震动
经FEA有限元分析设计的床身，底座，立柱，及所有结构铸件能有效地防止切削震动，以提高加工精度
适用行业
广泛应用于交通出行、智能3C、家电行业等行业
设备技术参数及配置
2.1 钻攻中心 TC-510 技术参数
| 型号 | TC-510 | |||
| 数控系统 | 发那科 0i-MF PLUS （或西门子/三菱） |
|||
| 三轴行程 | X 轴行程 | mm | 510 | |
| Y 轴行程 | mm | 420 | ||
| Z 轴行程 | mm | 350 | ||
| 主轴鼻端至工作台面 | mm | 180-530 | ||
| 工作台 | 工作台尺寸 | mm | 650×420 | |
| T 型槽宽（宽×槽数×间距） | mm | 14×3×100 | ||
| 工作台最大荷重 | kg | 250 | ||
| 主轴 | 主轴转速 | rpm | 直结式 10~20,000 | |
| 进给 | 快速位移（X/Y/Z） | m/min | 48/48/48 | |
| 切削位移速度 | mm/min | 1~10,000 | ||
| 刀库 | 刀具刀柄类型 | MAS BT-30 | ||
| 拉扯螺柱类型 | MAS P30T-1（45°) | |||
| 刀具数量 | set | 21 | ||
| 最大刀长 | mm | 250 | ||
| 最大刀直径 | mm | Φ60（相邻刀）/ Φ80（隔空刀） | ||
| 刀具重量 | kg | 刀具最大重量：3 刀具最大偏載重量：15 刀具最大总重量：35 |
||
| 选刀方式 | 固定式 | |||
| 换刀时间 | sec | T-T：1.7 | ||
| 马达 | 主轴马达（15 分钟/连续） | kw | 5.5/3.7 | |
| 伺服马达（X/Y/Z） | kw | 2.5（X、Y）2.7（Z） | ||
| 所需动力源 | 电压/頻率 | AC380V / 50HZ | ||
| 电气容量 | kVA | 12 | ||
| 气压 | 工作压力 | MPa | 0.45-0.6 | |
| 气压源 | kg/cm2 | 6 | ||
| 机器尺寸及重量 | 高度 | mm | 2860 | |
| 占地面积（长度×宽度） | mm | 1720×2500 | ||
| 净重 | kg | 2850 | ||
| 精度 | 定位精度 | mm | 0.01 | |
| 重复精度 | mm | 0.006 | ||
2.2 钻攻中心 TC-510 配置
| 序号 | 项 目 | 数量 | 备注 |
| 1 | 发那科 0i-MF PLUS 数控系统 | 1 | |
| 2 | 直结式 20,000rpm 主轴 | 1 | |
| 3 | 前置式伺服刀库 21 刀 | 1 | |
| 4 | 主轴换刀吹气装置 | 1 | |
| 5 | 冲屑装置 | 1 | |
| 6 | MPG 手轮 | 1 | |
| 7 | LED 工作灯 | 1 | |
| 8 | 三色灯 | 1 | |
| 9 | 水平调整螺丝与垫块 | 1 套 | |
| 10 | 工具箱 | 1 | |
| 11 | 热交换器 | 1 | |
| 12 | 一年零件保固 | 1 | |
| 13 | 自动润滑系统 | 1 | |
| 15 | 随机技术文件 | 1 |
关键组件品牌明细表
| 项次 | 项目 | 品牌 | |
| 1 | 控制器 | （发那科） | 日本 |
| 2 | 主轴 | （力劲） | 中国 |
| 3 | 刀库 (含刀库支架) | （圣杰） | 中国台湾 |
| （德大） | 中国台湾 | ||
| 4 | 五大铸件 | （力劲） | 中国 |
| 5 | 五大铸件加工 | （力劲） | 中国 |
| 6 | X/Y/Z轴线轨 | （银泰） | 中国台湾 |
| （THK） | 日本 | ||
| 7 | X/Y/Z轴滚珠螺杆 | （银泰） | 中国台湾 |
| （THK） | 日本 | ||
| 8 | 主要电器组件 | （施耐德电气） | 法国 |
| （欧姆龙） | 日本 | ||
| 9 | X/Y/Z轴向轴承 | （斯凯孚） | 瑞典 |
| （精工） | 日本 | ||
