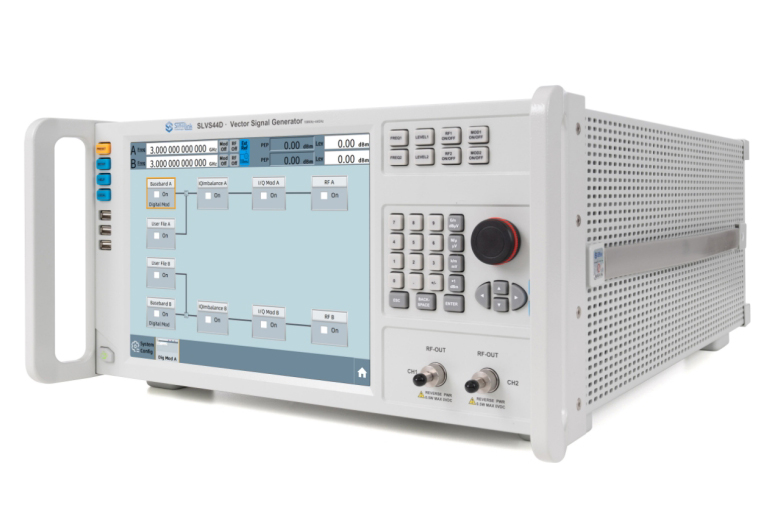

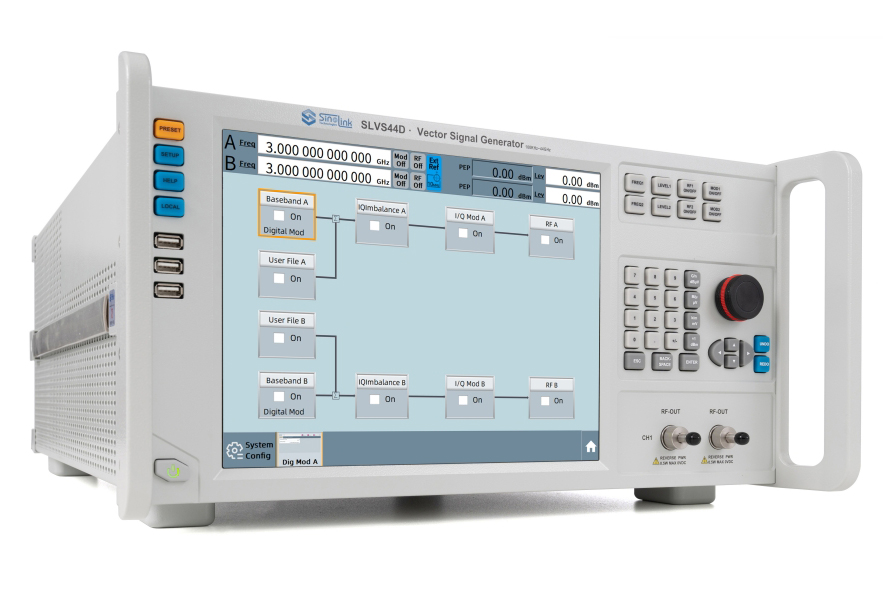

中星联华 SLVS系列矢量信号源

浏览量：11

型　　号：SLVS系列

名　　称：矢量信号源

品　　牌：中星联华(Sinolink)

分　　类：射频测试设备 > 射频信号源 > 矢量信号源

产品属性：主机

简　　述：

频率范围覆盖 100kHz 至 3/6/12/20/44/50/67GHz，输出功率范围覆盖-120dBm 至+15dBm，拥有超低相噪及杂散，内部产生基带实时调制带宽高达 2GHz，外部 IQ 输入，最高调制带宽可达 2GHz，可以配置单通道或者双通道。支持产生多种调制信号，具备预失真校准等功能。

申请服务

我要购买我要融资保修/维修/计量校准等服务

中星联华SLVS系列矢量信号源频率范围覆盖 100kHz 至 3/6/12/20/44/50/67GHz，输出功率范围覆盖-120dBm 至+15dBm，拥有超低相噪及杂散，内部产生基带实时调制带宽高达 2GHz，外部 IQ 输入，最高调制带宽可达 2GHz，可以配置单通道或者双通道。支持产生多种调制信号，具备预失真校准等功能。

应用：通信/生产测试

SLVS系列矢量信号源特点：

频率范围：100kHz~3/6/12/20/44/50/67GHz
输出功率范围：-120dBm 至+15dBm
内部基带最大调制带宽：2GHz
外部基带最大调制带宽：2GHz
支持数字调制
支持多音信号
支持多载波数字调制
支持高斯噪声
支持跳频信号
超低相噪及杂散

SLVS系列矢量信号源技术指标

频率技术指标

频率特性
频率范围	SLVS03A	100kHz≤f≤3GHz，单通道
	SLVS06A	100kHz≤f≤6GHz，单通道
	SLVS12A	100kHz≤f≤12GHz，单通道
	SLVS20A	100kHz≤f≤20GHz，单通道
	SLVS44A	100kHz≤f≤44GHz，单通道
	SLVS50A	100kHz≤f≤50GHz，单通道
	SLVS67A	100kHz≤f≤67GHz，单通道
	SLVS03D	100kHz≤f≤3GHz，双通道
	SLVS06D	100kHz≤f≤6GHz，双通道
	SLVS12D	100kHz≤f≤12GHz，双通道
	SLVS20D	100kHz≤f≤20GHz，双通道
	SLVS44D	100kHz≤f≤44GHz，双通道
分辨率	0.001Hz
频率切换速度	≤20ms
时基老化率（典型值）	±5*10-10/天（连续通电30天后）
频率精度(出厂值）	≤±1e-8

功率技术指标

功率特性
最小输出功率*	型号	标配
	SLVS03A	-120dBm
	SLVS06A	-120dBm
	SLVS12A	-120dBm
	SLVS20A	-120dBm
	SLVS44A	-120dBm
	SLVS50A	-100dBm
	SLVS67A	-100dBm
	SLVS03D	-110dBm
	SLVS06D	-110dBm
	SLVS12D	-110dBm
	SLVS20D	-110dBm
	SLVS44D	-110dBm
最大功率（PEP)	频率范围	标配
	SLVS03A/SLVS03D
	100kHz≤f≤10MHz	+13dBm
	10MHz＜f≤3GHz	+15dBm
	SLVS06A/SLVS06D
	100kHz≤f≤10MHz	+13dBm
	10MHz＜f≤6GHz	+15dBm
	SLVS12A/SLVS12D
	100kHz≤f≤10MHz	+13dBm
	10MHz＜f≤6GHz	+15dBm
	6GHz＜f≤12GHz	+15dBm
	SLVS20A/SLVS20D
	100kHz≤f≤10MHz	+13dBm
	10MHz＜f≤6GHz	+15dBm
	6GHz＜f≤12GHz	+15dBm
	12GHz＜f≤20GHz	+15dBm
	SLVS44A/SLVS44D
	100kHz≤f≤10MHz	+13dBm
	10MHz＜f≤6GHz	+15dBm
	6GHz＜f≤12GHz	+15dBm
	12GHz＜f≤20GHz	+15dBm
	20GHz＜f≤40GHz	+13dBm
	40GHz＜f≤44GHz	+5dBm
	SLVS50A
	100kHz≤f≤10MHz	+13dBm
	10MHz＜f≤6GHz	+15dBm
	6GHz＜f≤12GHz	+15dBm
	12GHz＜f≤20GHz	+15dBm
	20GHz＜f≤40GHz	+13dBm
	40GHz＜f≤50GHz	+10dBm
	SLVS67A
	100kHz≤f≤10MHz	+13dBm
	50MHz＜f≤6GHz	+15dBm
	6GHz＜f≤12GHz	+15dBm
	12GHz＜f≤20GHz	+15dBm
	20GHz＜f≤40GHz	+13dBm
	40GHz＜f≤50GHz	+10dBm
	50GHz＜f≤60GHz	+9dBm
	60GHz＜f≤67GHz	+5dBm
功率精确度	频率	功率
		-120dBm＜P≤-70dBm	-70dBm＜P≤-20dBm	-20dBm＜P
	标配
	100KHz≤f＜10MHz	≤±2.0dB	≤±1.3dB	≤±1.0dB
	10MHz≤f＜20GHz	≤±2.5dB	≤±1.0dB	≤±0.5dB
	20GHz≤f＜40GHz	≤±3.0dB	≤±1.5dB	≤±1.0dB
	40GHz≤f≤67GHz	≤±3.0dB	≤±2.0dB	≤±1.5dB
功率分辨率	0.01dB
功率温度稳定性	0.02dB/℃（典型值）
输出阻抗	50Ω（额定值）
源驻波比VSWR	100kHz≤f≤2GHz ＜1.40：1@衰减器衰减10dB
	2GHz＜f≤20GHz ＜1.50：1@衰减器衰减10dB
	20GHz＜f≤44GHz ＜1.80：1@衰减器衰减10dB
	44GHz＜f≤67GHz ＜2.0：1@衰减器衰减10dB
最大反向功率	0.5W（0V DC）（额定值）
* 双通道时最小输出功率	-110dBm

频谱纯度技术指标

频谱纯度
谐波输出功率：10dBm	频率	标配
	100kHz≤f≤10MHz	＜-30dBc
	10MHz＜f≤200MHz	＜-40dBc
	200MHz＜f≤24GHz	＜-50dBc
分谐波输出功率：10dBm	10MHz≤f≤2GHz	＜-85dBc
	2GHz＜f≤10GHz	＜-80dBc
	10GHz＜f≤20GHz	＜-70dBc
	20GHz＜f≤44GHz	＜-65dBc
	44GHz＜f≤67GHz	＜-60dBc
非谐波输出功率：0dBm	频率	标配			超低相噪选件
	100kHz≤f≤10MHz	＜-65dBc			＜-65dBc
	10MHz＜f≤6GHz	＜-75dBc			＜-85dBc
	6GHz＜f≤12GHz	＜-70dBc			＜-80dBc
	12GHz＜f≤24GHz	＜-65dBc			＜-75dBc
	24GHz＜f≤40GHz	＜-60dBc			＜-70dBc
	40GHz＜f≤67GHz	＜-55dBc			＜-65dBc
相位噪声dBc/Hz 输出功率：10dBm	频率/频偏	10Hz	100Hz	1kHz	10kHz	20kHz	1MHz	10MHz
	标配
	1GHz	-	-105	-130	-138	-138	-138	-145
	5GHz	-	-92	-120	-124	-124	-126	-145
	10GHz	-	-86	-115	-120	-120	-120	-140
	20GHz	-	-80	-106	-114	-114	-114	-134
	40GHz	-	-75	-95	-105	-105	-110	-120
	67GHz	-	-70	-90	-100	-100	-105	-115
	超低相噪选件
	1GHz	-88	-108	-135	-146	-146	-154	-155
	5GHz	-78	-98	-127	-136	-136	-146	-150
	10GHz	-72	-92	-122	-130	-130	-140	-155
	20GHz	-66	-86	-116	-124	-124	-133	-149
	40GHz	-60	-80	-110	-117	-117	-127	-143
	67GHz	-55	-75	-105	-112	-112	-122	-135

调制特性

工作模式	内部基带IQ或外部基带IQ
最大调制带宽	2GHz
调制带宽频率响应平坦度	≤±1.2dB (2GHz带宽，典型值）
EVM	≤2% 符号速率400Msym/s，QPSK @20GHz
存储深度	512Msa（标准） 1GSa /2Gsa 可选择
扫描模式	步进扫描、列表扫描、功率扫描

内外参考特性

参考特性
具有内外 10MHz 参考切换功能
内部参考频率稳定度	±2e-8 0℃～+50℃
外部参考输入功率	5dBm±3dBm
内部参考输出功率	+10dBm±3dB

主要功能软件

调制信号：通用数字调制、多载波数字调制、OFDM、5G NR、多音信号、高斯噪声、单音信号、复杂电磁环境、跳频信号、模拟调制。

任意波文件：普通文件导入播放，多载波文件，多序列文件等导入播放

详见产品手册

一般特性

一般参数
供电	90~264V AC, 45~65Hz
工作温度	0至55℃
存储温度	-40至70℃
相对湿度	20%～80% (+30℃)
推荐校准周期	36个月
ISO认证	该仪器由ISO9001认证单位生产制造，符合质量体系要求
尺寸	SLVS03A/SLVS06A/SLVS12A/SLVS20A/SLVS44A/SLVS50A：宽高深 448132425 SLVS67A/SLVS03D/SLVS06D/SLVS12D/SLVS20D/SLVS44D：宽高深 450220583
功耗	SLVS03A/SLVS06A/SLVS12A/SLVS20A：≤250W SLVS44A/SLVS50A/SLVS67A/SLVS03D/SLVS06D/SLVS12D/SLVS20D/SLVS44D：≤400W

配件信息

选件编号	名称	功能与性能要求
VS-PN002	超低相噪选件	优化相位噪声
VS-BB200	200MHz 调制带宽	内部调制带宽为 200MHz
VS-BB500	500MHz调制带宽	内部调制带宽为 500MHz
VS-BB1000	1GHz调制带宽	内部调制带宽为 1GHz
VS-BB2000	2GHz调制带宽	内部调制带宽为 2GHz
VSD-BB200	通道2调制带宽200MHz	通道 2 内部调制带宽为 200MHz
VSD-BB500	通道2调制带宽500MHz	通道 2 内部调制带宽为 500MHz
VSD-BB1000	通道2调制带宽1GHz	通道 2 内部调制带宽为 1GHz
VSD-BB2000	通道2调制带宽2GHz	通道 2 内部调制带宽为 2GHz
VSD-C001	相干扩展功能	实现相位相干输入输出接口连接
VS-M001	数字调制功能	支持数字调制功能
VS-M002	多音调制功能	实现多音调制功能
VS-M003	脉冲信号功能	脉内线性调频、巴克码等功能
VS-M004	加性高斯白噪声	产生功能支持纯噪声发生、加性高斯白噪声（AWGN）及连续波干扰功能
VS-M005	多载波信号产生功能	实现多载波信号输出
VS-M006	跳频信号产生功能	实现跳频信号产生功能
VS-M007	模拟调制功能	增加模拟调制功能，包括 AM,FM,ΦM
VS-M008	ARB：任意波形文件播放功能	按特定格式播放用户文件
VS-M009	ARB：序列文件播放功能	实现将一个或者多个文件按序列播放或者按外部触发播放，并可调节触发延迟
VS-M010	ARB：多载波文件播放功能	实现多信号文件载波聚合功能
VS-M011	AR：多段序列文件播放功能	实现多信号文件序列播放及触发功能
VS-M012	PDW 脉冲描述字功能	实现本地文件和实时两种模式的脉冲序列字播放功能
VS-M013	复杂电磁环境生成功能	实现数字调制，跳频，多音的载波聚合功能
VS-M014	5G NR	实现5G NR调制功能
VS-M015	OFDM	实现自定义的OFDM功能
VS-M017	WIFI信号	2.4G 11b/g/n/ax ,5G 11a/ac/ax等WiFi协议 ,支持多信道WiFi信号拼接，调节带宽/幅值,支持WiFi信号占空比调节
VS-M018	蓝牙信号	支持多个蓝牙信号固定信道同时播放，支持多个蓝牙信号播放且跳频信道可控 ,支持低功耗蓝牙模式
VS-P001	模拟脉冲调制功能	增加脉冲调制功能，最小脉宽 50ns
VS-P002	模拟窄脉冲调制功能	增加脉冲调制功能，最小脉宽 20ns
VS-S001	功率扫描功能	增加功率扫描功能
VS-C001	存储容量	存储容量1GSa
VS-C002	存储容量	存储容量2GSa
