SRS DS345 函数/ARB 发生器

• 1 µHz 至 30.2 MHz 频率范围
• 1 µHz 频率分辨率
• 正弦波、方波、斜波、三角波和噪声
• 相位连续扫描
• AM、FM、PM 和突发
• 16,300 点任意波形
• 10 MHz 参考输入
• RS-232 和 GPIB

DS345 函数发生器是一款功能齐全的 30 MHz 合成函数发生器，采用创新的直接数字合成 (DDS) 架构。它可以生成许多具有出色频率分辨率 (1 µHz) 的标准波形，并具有多种调制功能，包括 AM、FM、Burst、PM 和频率扫描。它还可以生成具有 40 Msample/s 快速更新速率的任意波形。

功能和输出

DS345 可生成频率高达 30.2 MHz 的正弦波和方波，以及高达 100 kHz 的三角波和斜波。所有功能的频率分辨率为 1 µHz。除标准波形外，该装置还提供宽带 (10 MHz) 白噪声源。

功能输出和 TTL SYNC 输出均可通过浮动的前面板 BNC 连接器获得。两个输出都具有 50 Ω 的输出阻抗，并且可以相对于大地浮动高达 ±40 V。所有功能输出的幅度在 10 mVpp 到 10 Vpp 之间可调，具有3 位分辨率，并且可以以 Vp、Vpp、Vrms 或 dBm 显示。此外，还可以选择标准 TTL 和 ECL 输出电平。

后面板上提供了其他有用的连接器。触发输入用于触发任意波形、调制模式、扫描和脉冲串，同时提供 TTL 触发输出以允许外部设备同步到扫描和脉冲串。扫描输出会生成一个与频率扫描同步的 0 V 至 10 V 斜坡。扫描标记输出允许在示波器上突出显示频率扫描的指定部分。

10 MHz 后面板输入允许 DS345 与外部时基同步。一个 10 MHz 的后面板输出允许多个 DS345 被锁相。

调制

DS345 函数发生器提供多种调制选项。它包含一个内部调制发生器，可以调制除噪声之外的任何标准波形。调制波形可以是正弦波、方波、三角波、斜波或任意波形。可以选择从 1 mHz 到 10 kHz 的调制率。

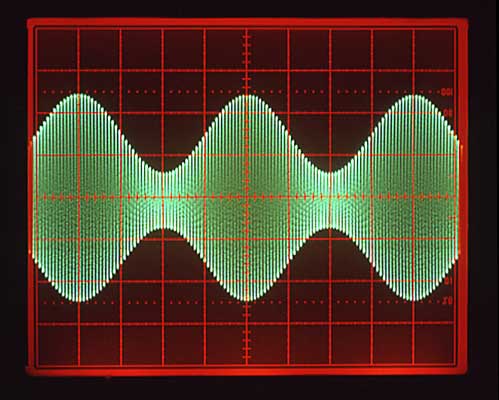

调制发生器可以提供幅度调制（AM）、频率调制（FM）和相位调制（PM）。使用 AM 时，可以选择 ±100% 的调制深度，分辨率为 1%。调制的负值对应于双边带抑制载波 (DSBSC) 调制。FM 跨度可以选择 1 µHz 分辨率，相位调制可以设置在 0° 和 7200° 之间，分辨率为 0.001°。

外部调幅

除了内部调制发生器外，输出波形还可以通过施加到后面板 AM 输入的外部信号进行幅度调制。此输入始终处于活动状态 — 即使打开了其他调制类型。

突发调制

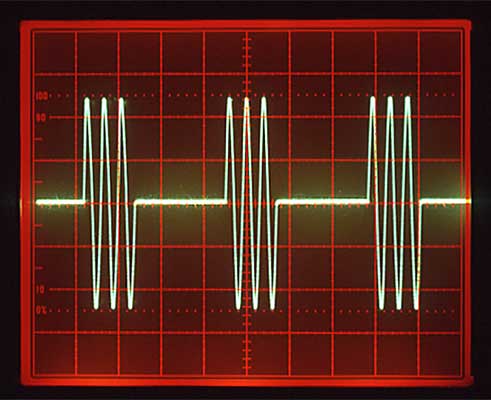

您可以生成除噪声之外的任何输出函数的音调。在突发模式下，DS345 将在接收到触发后输出精确数量的完整波形周期。通过调整相位，您可以控制脉冲串在波形中的起始位置。使用突发模式时，正弦波和方波的最大频率为 1 MHz，而三角波和斜波的最大频率限制为 100 kHz。突发模式可用于任何频率的任意波形。

频率扫描

DS345 函数发生器可以对它的任何函数输出（噪声除外）进行频率扫描。您可以使用线性或对数扫描向上或向下扫描频率。与传统的函数发生器不同，在扫描某些频率时没有烦人的不连续性或频带切换伪影。DS345 的 DDS 架构固有地允许它在其整个频率范围内执行平滑、相位连续的扫描。

可以指定两个扫描标记频率。当扫描跨越任一标记频率时，后面板 MARKER 输出会产生 TTL 转换，以允许外部设备同步。

任意波形

DS345 不仅仅是一个函数发生器。它也是一个功能齐全的任意波形发生器。输出波形具有12 位垂直分辨率，并且可以以高达40 Msamples/s 的速率播放。

由于在键盘上合成复杂的任意波形可能是一项繁琐的任务，因此免费提供任意波形合成器 (AWC) 软件。AWC 是一个基于菜单的程序，可让您在屏幕上创建和编辑任意波形、存储它们并将它们下载到 DS345。单击此处获取最新版本的 Windows AWC 软件。
