SRS SR785 动态信号分析仪

SR785 双通道动态信号分析仪是一款精密、功能齐全的信号分析仪。SR785 在其前身 SR780 的基础上融合了新的固件和硬件，使其成为分析机械和电气系统的理想仪器。对于涉及伺服系统、控制系统、声学、振动测试、模态分析或机械诊断的测量，SR785 具有完成工作的功能和规格。

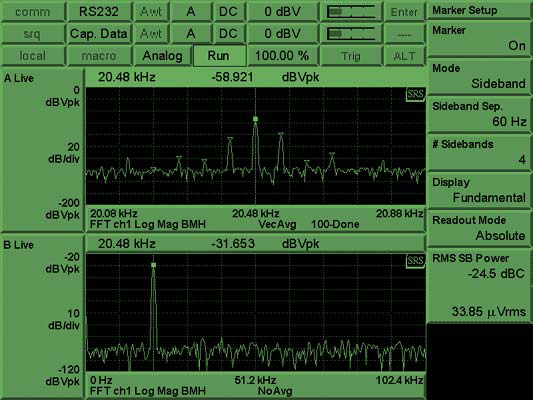

窄带和宽带 FFT

标准测量组包括 FFT、阶次跟踪、倍频程、正弦扫描、相关、时间捕获和时间/直方图。SR785 为您的应用带来了多种仪器的强大功能：频谱分析仪、网络分析仪、振动分析仪、倍频程分析仪和示波器。

独特的测量架构使 SR785 可以用作典型的双通道分析仪，进行交叉频谱、频率响应、相干等测量。或者，可以将仪器配置为每个输入通道都可以作为单通道分析仪使用自己的跨度，中心频率，分辨率和平均。这使您可以查看宽带光谱并同时放大光谱细节。相同的高级架构提供所有测量构建块和平均模式的存储。所有测量的矢量平均、rms 平均、非平均和峰值保持版本同时获得，无需重新采集数据即可显示。

平均

SR785 配备了多种平均技术，以提高您的信噪比。RMS 平均可减少信号波动，而矢量平均可减少来自同步信号的噪声。峰值保持平均也是可用的。每种模式都提供线性和指数平均。

因为 SR785 非常快，所以不需要单独的“快速平均”模式。例如，在具有 4 ms 时间记录的全跨度 FFT 测量中，1000 次平均需要 4 秒，在此期间 SR785 仍以最大显示速率运行。

对于冲击测试，平均预览功能允许在将其添加到测量之前接受或拒绝每个时间记录或频谱。

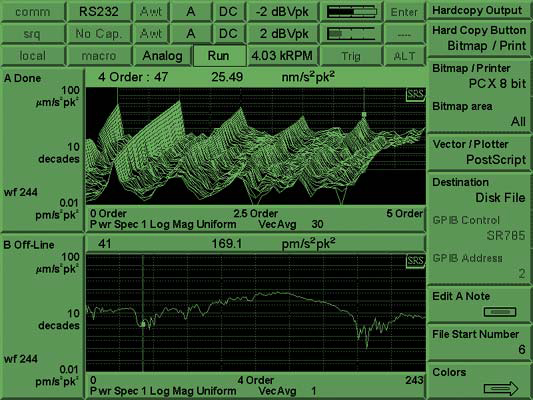

订单地图，跟踪订单

订单跟踪

订单跟踪用于评估旋转机械的行为。测量数据显示为轴频率（次数）的倍数，而不是绝对频率。结合瀑布图，SR785 提供完整的历史记录或数据的“顺序图”，作为时间或转速的函数。使用切片特征，可以分析图中特定阶次的幅度分布。

在跟踪订单模式下，测量单个订单的强度与转速的关系。与其他分析仪不同，无需跟踪有限数量的订单即可确保全速测量。SR785 的速度允许同时跟踪多达 400 个订单。

加速和减速测量有极性和幅度/相位两种格式。提供 RPM 分析以监控 rpm 作为时间函数的变化。包括完整的时间和 rpm 触发模式选择，让您几乎可以进行任何旋转机械测量。

八度分析

实时 1/1、1/3 和 1/12 倍频程分析，频率高达 40 kHz（单通道）或 20 kHz（双通道），是 SR785 的标准功能。倍频程分析完全符合ANSI S1.11-1986（订单 3，类型 1-D）和 IEC 225-1966。包括可切换的模拟A 加权滤波器以及 A、B 和 C 加权数学函数。平均选择包括指数时间平均、线性时间平均、峰值保持和等置信度平均。测量宽带声级并将其显示为倍频程图中的最后一个频段。总功率、脉冲、峰值保持和 L eq均可用。指数平均声功率 (L eq ) 的计算公式为ANSI S1.4-1983，类型 0。

八度显示可以绘制为具有快速 4 毫秒存储间隔的瀑布图。一旦数据存储在瀑布缓冲区中，SR785 就可以显示每个 1/1、1/3 或 1/12 倍频程以及 L eq的百分位超出统计数据。

扫频正弦测量

正弦扫频模式非常适合涉及高动态范围或宽频率跨度的信号分析。增益在测量中的每个点都进行了优化，产生高达 145 dB 的动态范围。还提供高达 2000 点的频率分辨率。自动量程可与源自动调平一起使用，以在被测设备上保持恒定的输入或输出电平（例如，测试特定幅度的响应）。

自动分辨率可确保尽可能快的扫描，并根据 DUT 的响应调整扫描中的频率步长。超过用户定义阈值的相位和幅度变化使用高频率分辨率测量，而小的变化使用点之间的更宽频率步长测量。提供高分辨率线性扫描或频率范围高达 8 个十倍频程的对数扫描的选择。

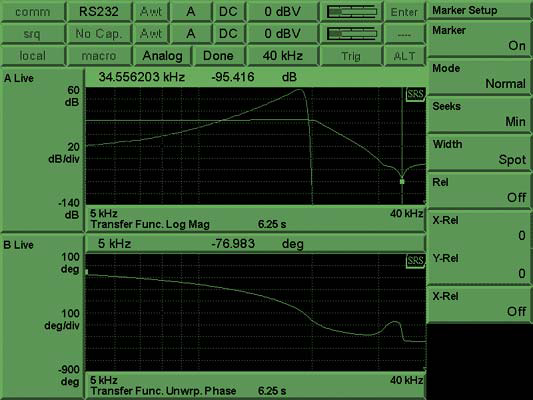

扫频正弦波德图

时间/直方图

时间/直方图测量组用于分析时域数据。提供时间数据与信号幅度的直方图，用于准确的时域信号表征。统计分析功能包括概率密度函数 (PDF) 和累积密度函数 (CDF)。采样率、样本数量和 bin 数量都可以调整。

时间捕捉

SR785 配备 8 MB 内存（32 MB 可选）。可以以 262 kHz 或任何二进制约数的采样率捕获模拟波形，使您能够针对任何应用优化采样率和存储。例如，8 Msamples 的内存将以 262 kHz 的最大采样率捕获 32 秒的时域数据，或以 256 Hz 的采样率捕获大约 9 小时的数据。捕获后，信号的任何部分都可以在 SR785 的任何测量组中回放，除了sweep-sine。方便的自动平移功能可让您与捕获缓冲区的相应部分同步显示测量结果，以识别重要特征。

传感器单元

自动单位转换使转换传感器数据变得容易。直接以 V/EU、EU/V 或 dB (1V/EU) 输入换能器转换。SR785 将以米、英寸、m/sec 2、in/sec 2、m/s、in/s、mil、g、kg、lbs.、N、达因、帕斯卡或巴为单位显示结果。为加速度计提供内置ICP 电源。声学测量结果可以dBSPL显示，而电气单位包括V、V 2、dBV和dBm。

资源

SR785 配备六种精密源类型：低失真 (-80 dBc) 单音或双音正弦波、白噪声、粉红噪声、啁啾和任意波形。啁啾和噪声源可以突发，以在时间记录的选定部分上为 FFT 测量提供活动，或为声学测量提供脉冲噪声。数字合成源产生 0.1 mV 至 5 V 的输出电平加上 0 至 ±5 V 的直流偏移，并提供高达 100 mA 的电流。

任意波形功能是 SR785 的标准配置。使用任意源回放捕获的波形的一部分，播放选定的 FFT 时间记录，或从您的计算机上传您自己的自定义波形。

用户数学

可以使用数学菜单在 SR785 的每个测量组中创建自定义测量。输入任何涉及 rms 平均、矢量平均或非平均时间或频率数据、存储文件、常数或提供的丰富运算数组的方程，包括算术函数、FFT、反 FFT、jΩ、d/dΩ、exp、ln x等. 所有平均模式都可用作用户数学操作数。与许多其他分析仪不同，选择用户数学时，SR785 的测量速率几乎不受影响。例如，函数exp(ln(conj(FFT2/FFT1)))可以用 100 kHz的实时带宽计算。

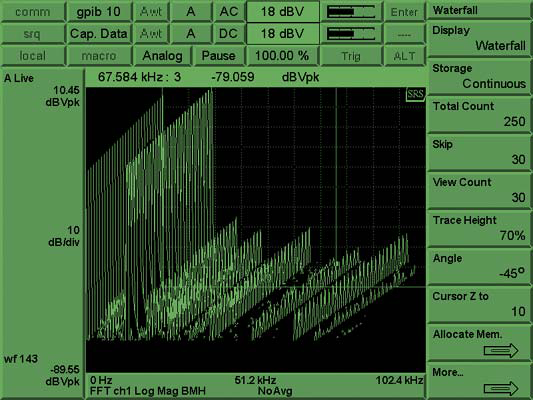

瀑布图

瀑布

瀑布图是查看数据时间历史的便捷方式。每个连续的测量记录都沿z 轴绘制，便于查看数据趋势。所有 FFT、倍频程和阶次跟踪测量都可以存储在 SR785 的瀑布缓冲存储器中。您可以选择保存所有测量和平均模式，或者只保存当前测量以节省内存。瀑布轨迹可以存储每nFFT 和订单跟踪测量的时间记录。对于订单跟踪测量，可以在特定时间间隔或 rpm 变化处获取新记录。在倍频程测量中，存储间隔以秒为单位（最快每 4 毫秒）。在显示瀑布图时，您可以调整倾斜角度以显示重要特征，或更改基线阈值以消除低级杂波。任何 z 轴切片或x 轴记录都可以保存到磁盘或单独显示以供分析。

分析

SR785 包含多种内置分析功能。标记分析可让您轻松测量谐波、边带或给定频带内的功率。实时计算 THD、THD+N、相对于载波的边带功率或总集成功率等重要信息并显示在屏幕上。前/后显示功能允许您在一个图表上显示来自两个信号输入的实时数据。您还可以同时显示保存的轨迹和实时数据。寻峰之道 标记允许您通过单击按钮快速定位频率峰值。标记统计功能计算显示的任何部分中数据的最大值、最小值、平均值和标准偏差。对于模态分析，光标可以配置为显示单个选定模式的谐振频率和阻尼。

数据表用于以表格格式显示多达 100 个选定的数据点。极限表允许您在每个显示中为GO/NO-GO 测试定义多达 100 个上限和下限段。

曲线拟合和综合

SR785 有一个20 极点、20 点零曲线拟合器，可以拟合来自 FFT 和扫频正弦测量组的频域数据。曲线模型可以以极点/零点、极点/残差和多项式格式显示。合成逆转了这个过程；以上述任何格式输入模型，SR785 就会合成所需的曲线。曲线拟合/综合菜单 允许您更改增益、延迟和频率标度，设置极点和零点位置，并立即查看建模系统的响应。

输出

SR785 的 USB 驱动器、计算机接口（GPIB 和RS-232）和打印机端口在保存、打印和导出数据时提供了灵活性。数据可以二进制或 ASCII 格式保存，显示可以打印/绘制到任何端口或磁盘驱动器。支持的格式包括 PCL（LaserJet 和 DeskJet）、dot-matrix、postscript 和HP-GL、PCX 或 GIF。注释编辑器允许您将文本、时间、日期和文件名添加到绘图的任何部分。

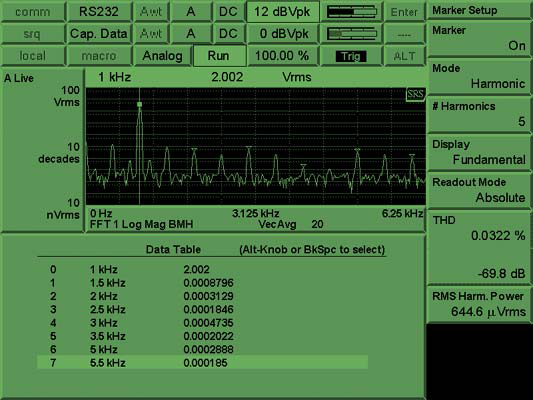

总谐波失真 (THD)

数据转换实用程序

SR785 带有一整套适用于 Windows 和 DOS 操作系统的数据转换实用程序。SR785 文件可以转换为 ASCII 用于电子表格，或通用文件格式 (UFF) 和 HP SDF 用于模态分析程序。SR785 文件也可以转换为 MAT 文件格式以用于 MATLAB。还支持从外部文件类型转换。HP SDF 和 SR780 文件都可以转换为 SR785 格式。

• 仪器模式：FFT、时间/直方图、相关性、倍频程、正弦扫频、订单跟踪
• 频域测量：频率响应、线性频谱、交叉频谱、功率谱、相干性、功率谱密度
• 时域测量：时间记录、互相关、自相关、轨道
• 幅度域测量：直方图、PDF、CDF
• FFT 分辨率： 100、200、400、800 线
• 查看： 线性幅度、对数幅度、dB 幅度、幅度平方、实部、虚部、相位、展开相位、尼科尔斯、奈奎斯特、极坐标
• 单位： V、V 2、V 2 /Hz、V/√Hz、米、米/秒、米/秒2、英寸、英寸/秒、英寸/秒2、密耳、克、公斤、磅、牛顿、达因, 帕斯卡, 巴, SPL,用户定义的工程单位 (EU)
• 显示： 单、双、前/后叠加、带倾斜的瀑布、缩放和平移、网格开/关
• 标记功能： 轨迹标记、双轨迹链接标记、绝对和相对标记、峰值查找、谐波标记、频带和边带标记、瀑布标记、频率阻尼标记
• 平均： RMS、矢量、峰值保持、线性、指数、等置信度（八度）、预览时间记录、百分比重叠平均、过载抑制
• 触发： 连续、内部、外部（模拟或 TTL）、源、自动/手动布防、GPIB、RPM 步长、时间步长、前/后触发延迟
• 源输出： 正弦、双音、扫频、白/粉红噪声、突发噪声、啁啾、突发啁啾和任意
• Windows： Hanning、Blackman-Harris、平顶、Kaiser、力/指数、用户定义、+/-T/2、+/-T/4、T/2、统一
• 用户数学： +、-、×、/、共轭、幅度/相位、实数/虚数、Sqrt、FFT、反 FFT、jΩ、Log、Exp、d/d x、群延迟、A-、B-、C-加权, x/x -1 , 迹线 1 到 4, 矢量平均, RMS 平均, 峰值保持
• 分析： 谐波、频带、边带、THD、THD+N、通过/失败的极限测试、数据表、超出、统计、曲线拟合和综合
• 时间捕获： 捕获时间数据以供以后分析（FFT 或 Octave）。最多可保存 2 Msamples（8 Msamples 可选）的数据。
• 存储： 3.5", 1.44 MB DOS 格式化磁盘。保存数据、设置和硬拷贝数据。
• 硬拷贝和接口： 打印到点阵或 PCL（LaserJet 和 DeskJet）打印机。打印到HP-GL或 Postscript 绘图仪。在线打印/绘图（RS-232 串行、Centronics 并行或IEEE-488.2）或磁盘文件。EPS、GIF、PCX 图形格式也可用于磁盘存储。
• 数据转换实用程序： 数据、瀑布和捕获文件可以转换为 ASCII。数据文件也可以转换为通用文件格式、SDF 格式或 MATLAB MAT 文件格式。SDF 和 SR780 文件可以转换为 SR785 格式。
• DataViewer： 基于 Windows 的图形程序，用于查看 SR785 文件。图形可以粘贴到剪贴板或保存在 PCX、BMP或GIF中。
