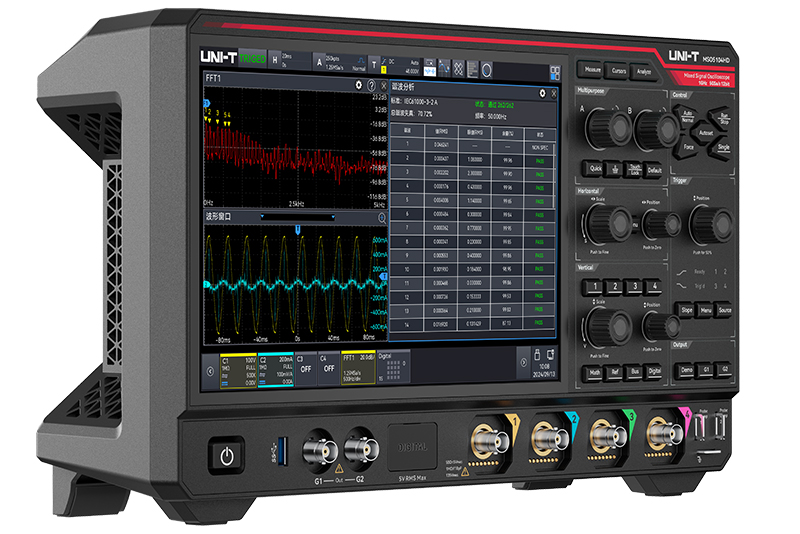

优利德 MSO5000HD系列 高分辨示波器

MSO5000HD是一款集成了4信号通道、16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器，带宽高达1GHz，最大采样率高达5GSa/s，12bit ADC分辨率，提供高速信号采样和存储能力。该示波器还配备了500M存储深度，满足长时间录制和分析高速信号的需求。帮助您快速、准确地测量和分析高速信号，满足您在不同应用场景中的需求，如通信、汽车电子、工业自动化等领域。

MSO5000HD系列高分辨示波器型号

MSO5000HD系列高分辨示波器概述

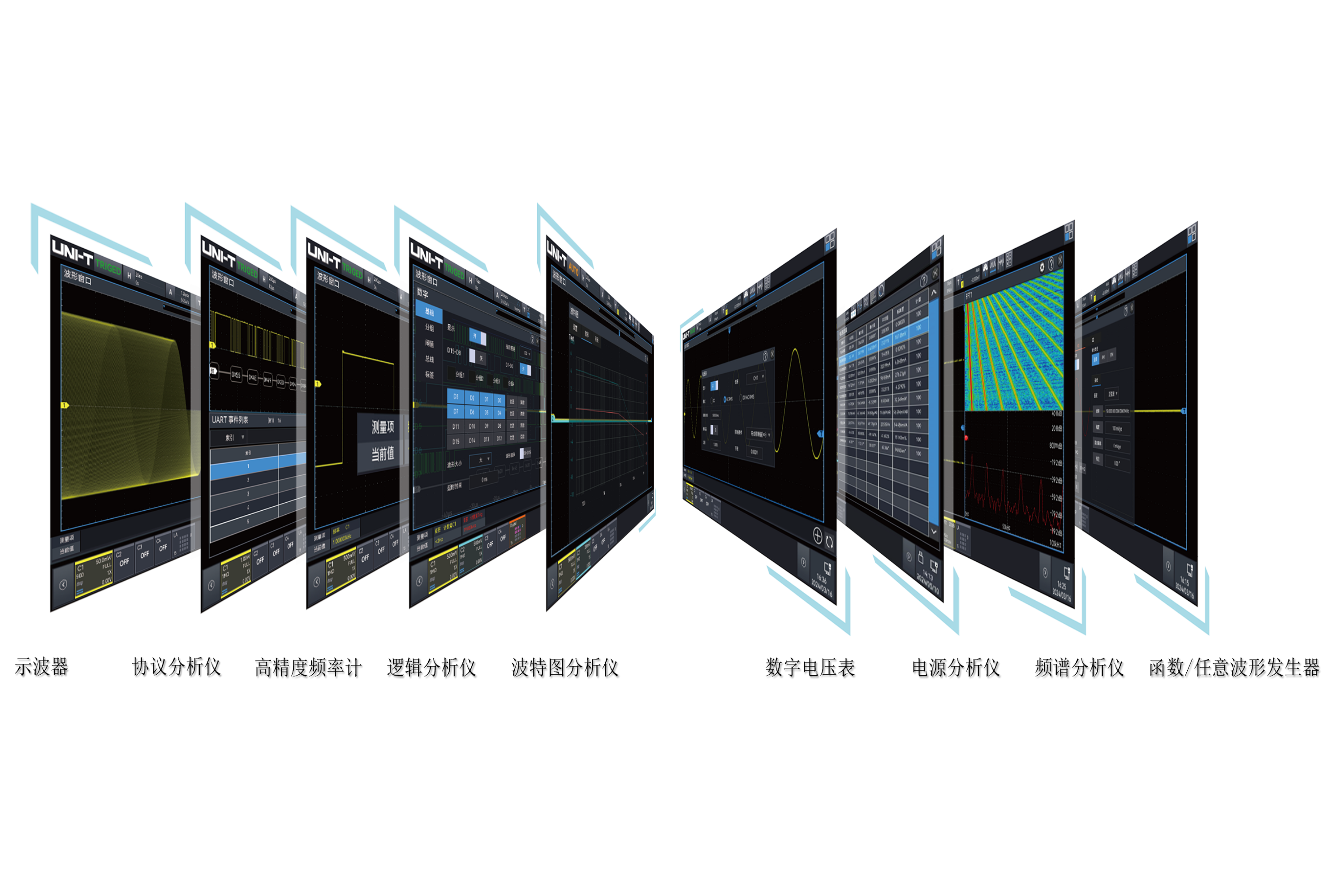

多合一集成示波器

• 协议分析仪
• 波特图分析仪
• 高精度频率计
• 数字电压表
• 电源分析仪
• 函数/任意波形发生器
• 频谱分析仪
• 逻辑分析仪
• 示波器

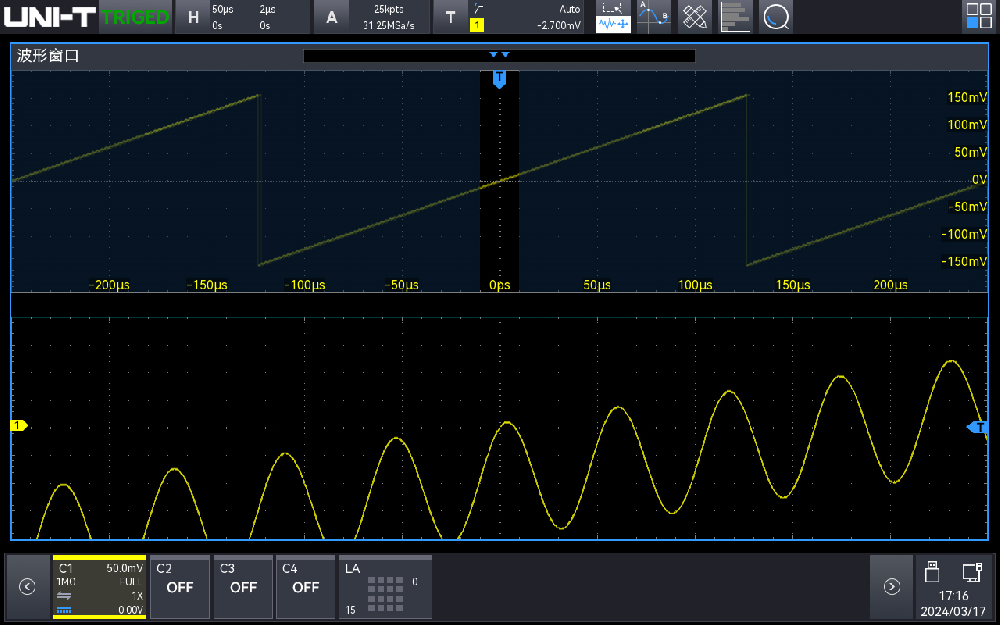

增强分辨率16bit

• 更高的精度、更小的底噪
• 通过融合12bit ADC与 4bit ERES增强技术
• 显著提升测量精度，细腻展现波形微细结构
• 有效抑制带外噪声，降低本底噪声对真实信号的干扰
• 从而确保在提升采样位数的同时，实现更精确的测量体验

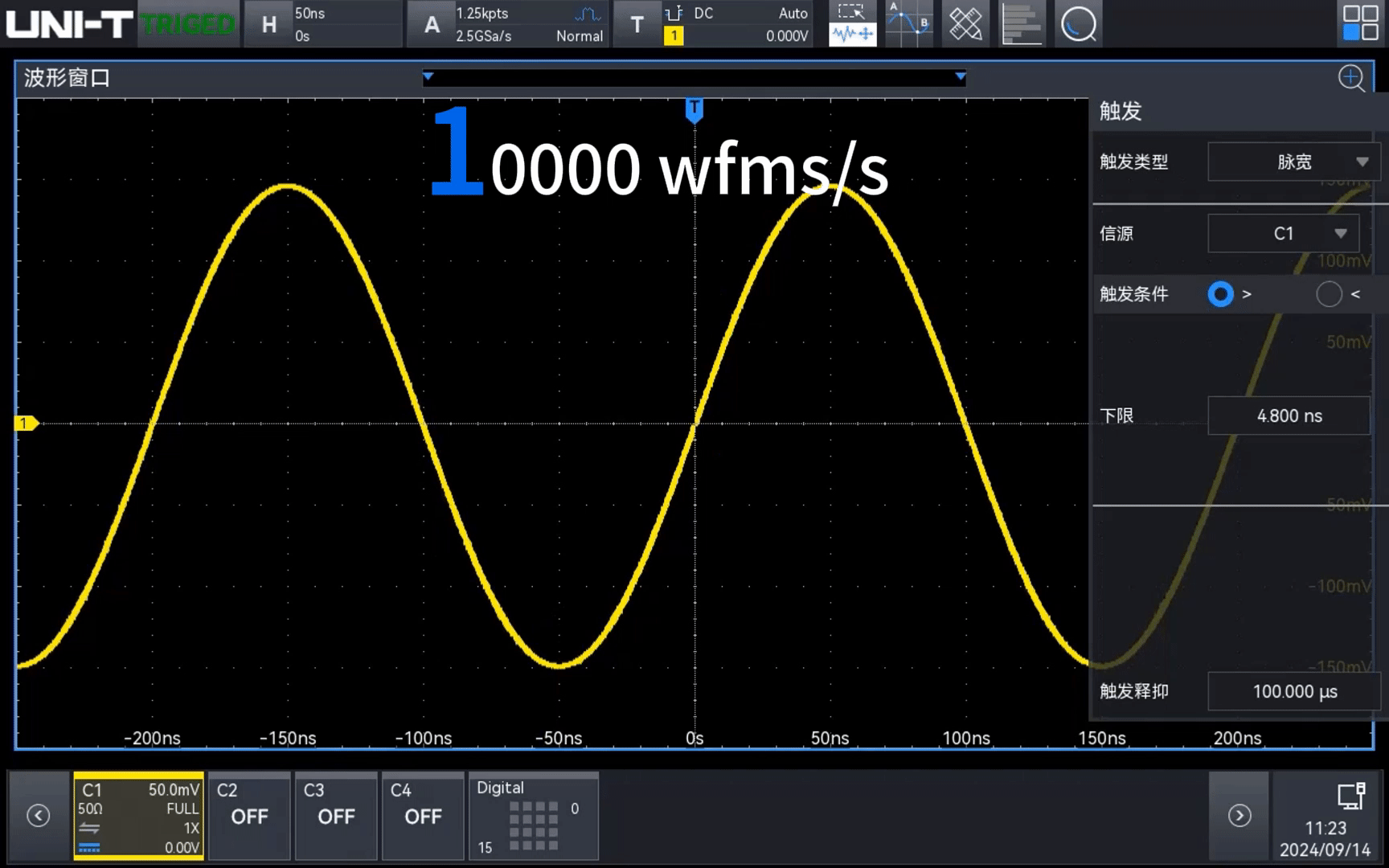

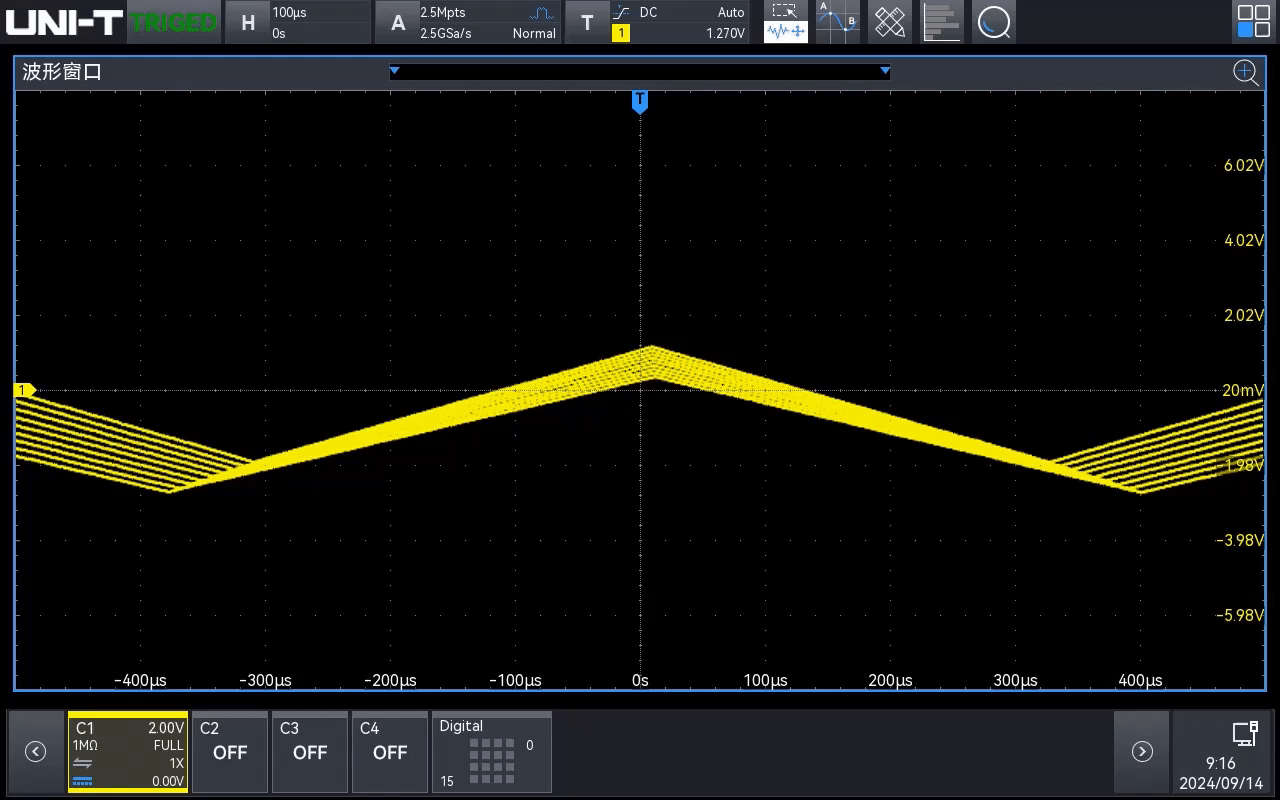

UItra Phosphor® 3.0

• 并行阵列映射单元，数据处理速度高达30Gbps
• 波形捕获率高达800,000wfms/s
• 顺序模式下达到1,500,000wfms/s

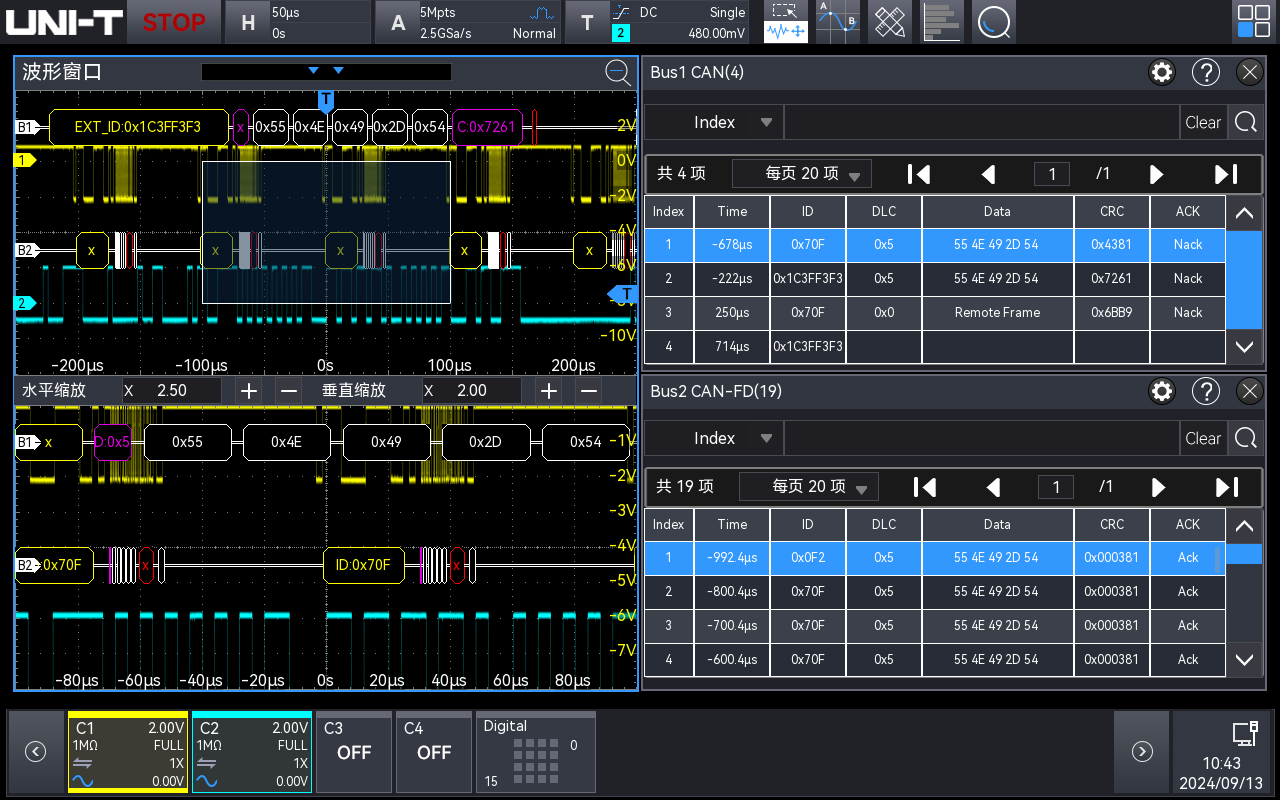

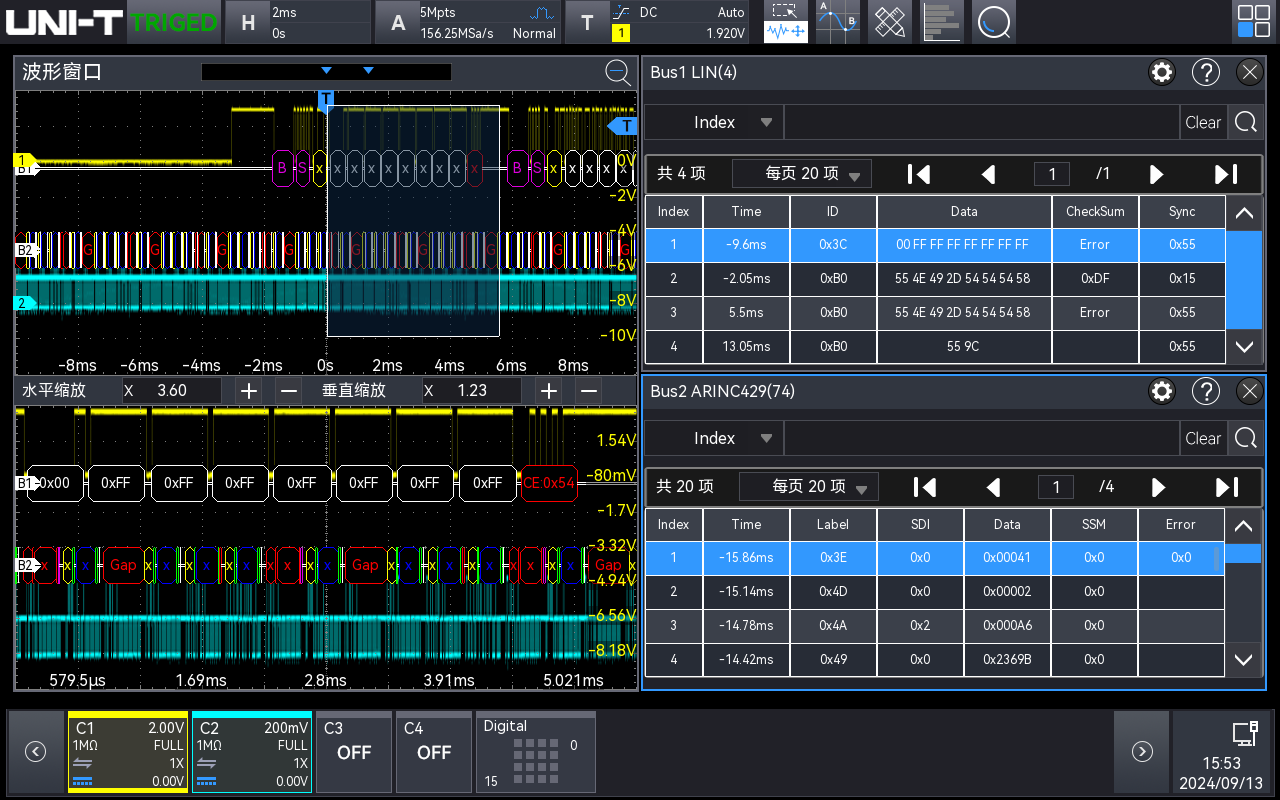

实时协议分析15+

• 嵌入式：RS-232/422/485/UART、I2C、SPI、AudioBus(I2S,LJ,RJ,TDM)、I3C
• 汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT
• 传感器 &RFID：Manchester、1-WIRE
• 整合新技术和标准
• 实时协议分析为不同行业提供了全面的专业解决方案
• 解决数据传输效率和系统稳定性的问题

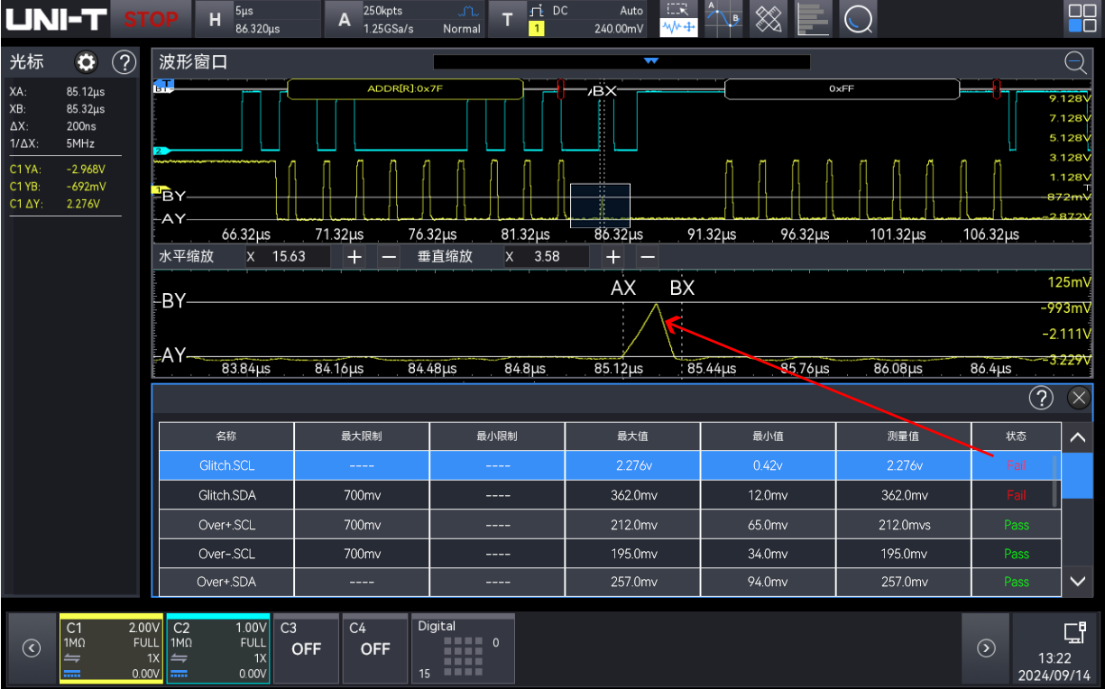

协议时序分析

• 精准护航信号传输：IIC、SPI、CAN
• 可在数据总线间提供精确的时序测量
• 帮助迅速定位脉冲宽度、电压幅度不足、边沿抖动、建立与保持时间偏差及信号回勾等问题

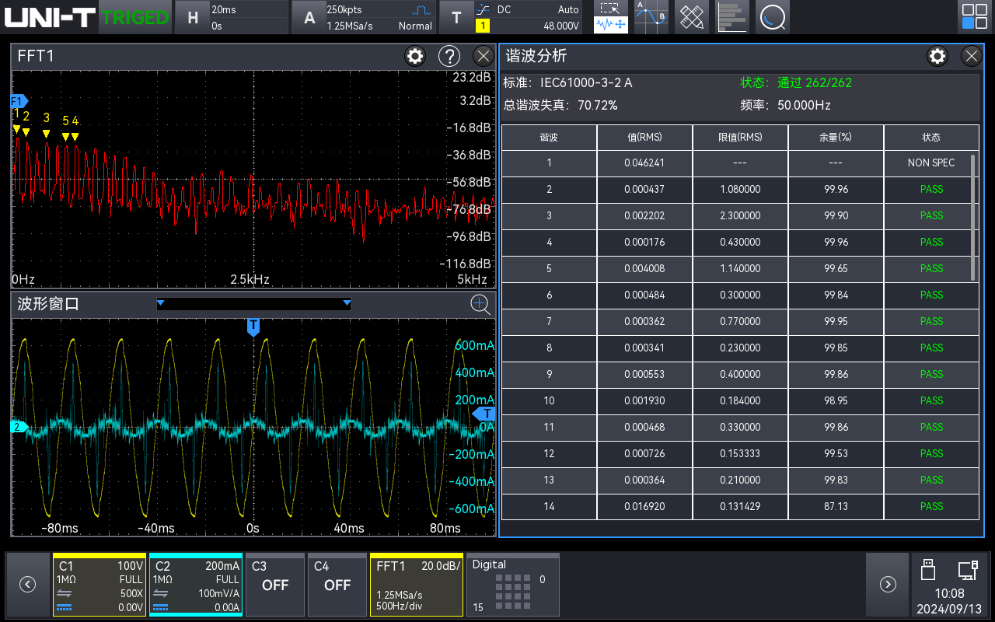

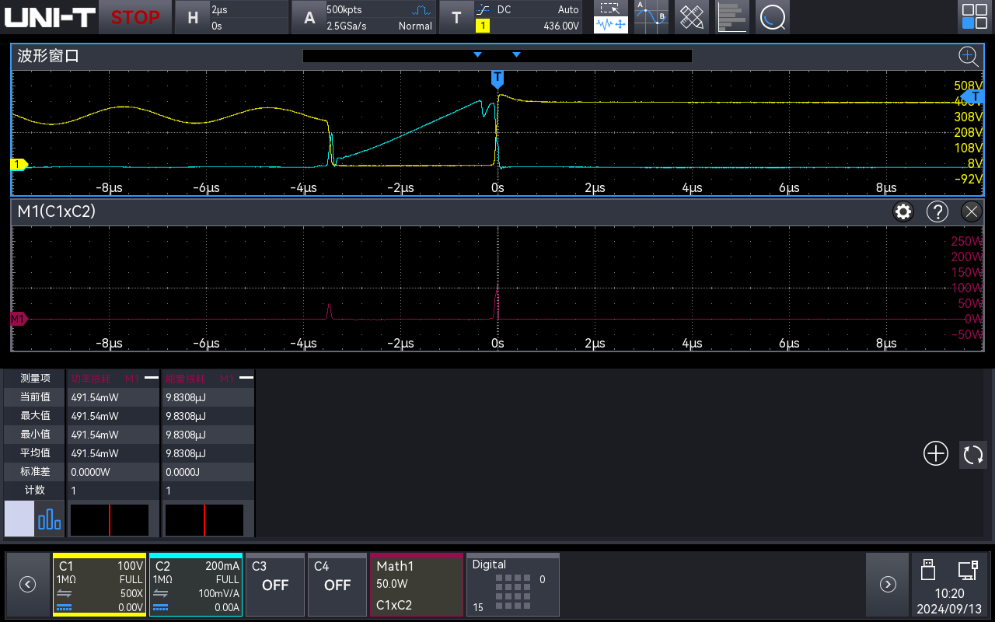

电源分析12种

• 输入分析：电源质量、谐波分析、浪涌电流
• 输出分析：纹波分析、调制分析、电源效率
• 开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻
• 频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)
• 为电源系统性能鉴定、稳定性评估与优化
• 提供全方位、专业化解决方案，提升能源效率与系统稳定性

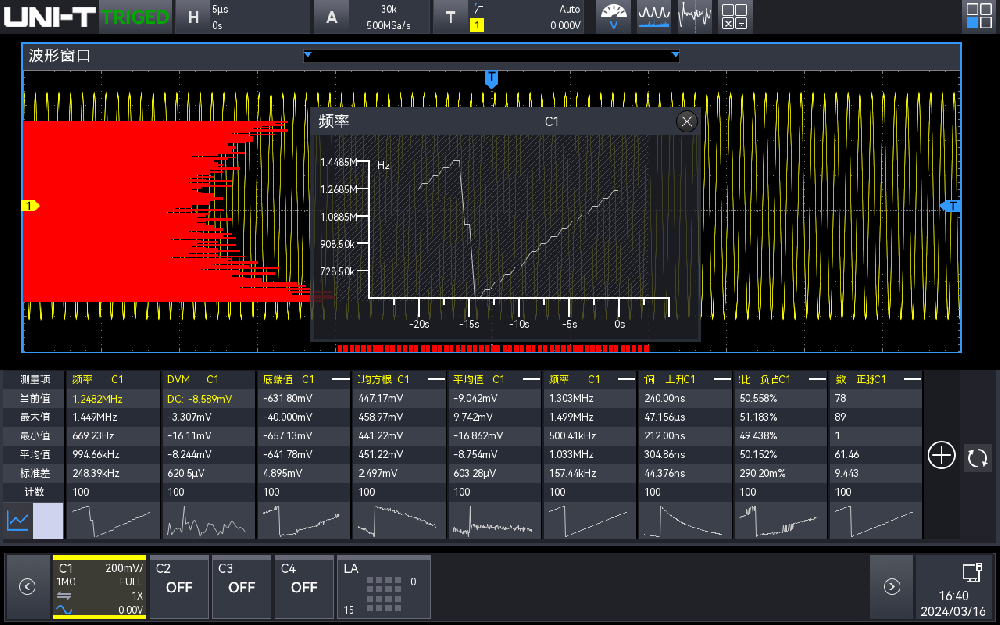

56种：测量、统计、趋势图

• 56种精密参数自动测量
• 覆盖电压、频率、相位、功率等多个维度
• 整合先进的参数统计与趋势图可视化分析功能
• 全方位、立体化展现信号特性变化 实现专业级深度洞察与高效数据解读

全硬件实时触发

• 13种高级触发+15种协议触发
• 全新极值触发技术，精准锁定信号极值点

FIR滤波器

• 无级可调FIR滤波器，还你纯净信号
• 自由定义滤波频点，高效剔除干扰，直击真实波形
