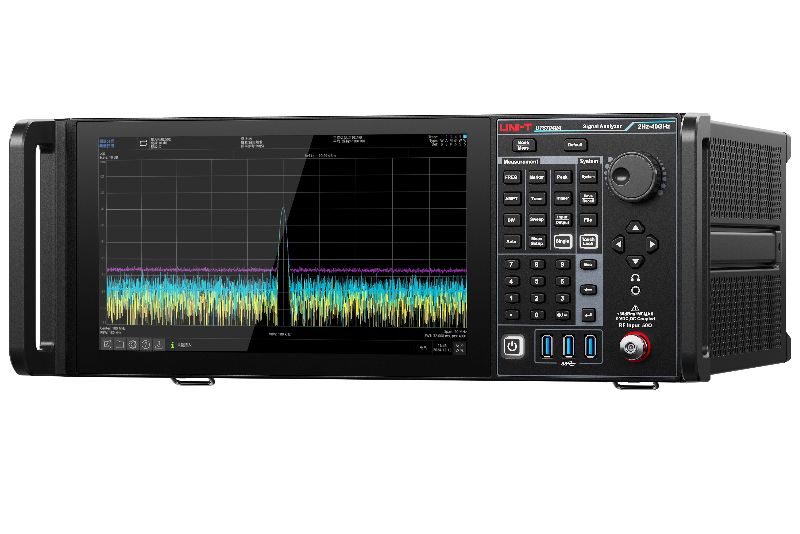

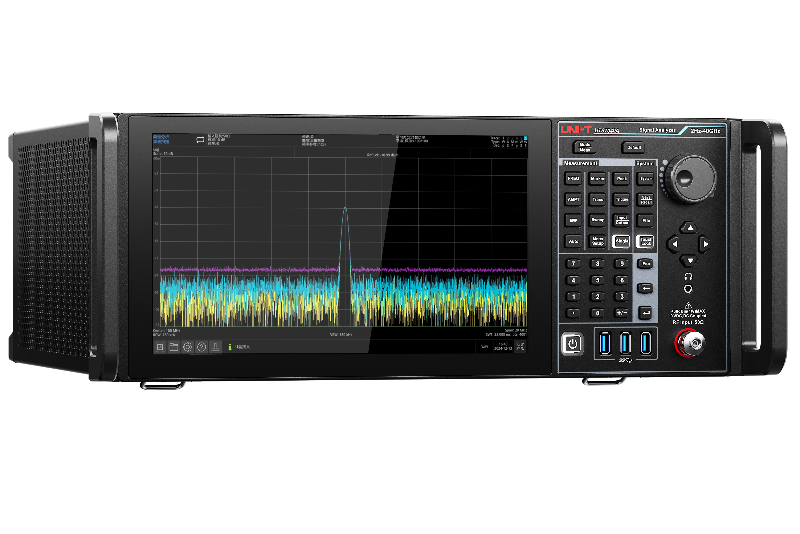

优利德 UTS7000A系列 信号分析仪
型 号：UTS7000A系列
名 称：信号分析仪
品 牌：优利德(UNI-T)
分 类：射频测试设备 > 频谱分析仪 > 信号分析仪
产品属性：主机
简 述：
UTS7000A系列信号分析仪，最大可测量频率40GHz，支持交流和直流耦合，直流耦合状态最小可测量2Hz，全频段频率计精度低至0.01Hz。显示平均噪声电平为 -166dBm，相位噪声在1GHz载波，偏移10kHz下为 -108dBc，扫描点数高达100,001个扫描点，采用11.6英寸电容触摸屏，分辨率为1920*1080。机箱采用4U标准高度，适合标准机架使用。
申请服务
UTS7000A系列信号分析仪，最大可测量频率40GHz，支持交流和直流耦合，直流耦合状态最小可测量2Hz，全频段频率计精度低至0.01Hz。显示平均噪声电平为 -166dBm，相位噪声在1GHz载波，偏移10kHz下为 -108dBc，扫描点数高达100,001个扫描点，采用11.6英寸电容触摸屏，分辨率为1920*1080。机箱采用4U标准高度，适合标准机架使用。拥有强大的频谱分析和矢量分析能力，让用户掌握被测信号全方位的动态及细节，呈现完美的测试效果，提供更佳的解决方案。
UTS7000A系列信号分析仪型号
| 型号 | 频率范围 | 频率分辨率 | 信号分析带宽 | 分辨率带宽 | 相位噪声 | 显示平均噪声电平 | VNA | 带跟踪源 |
|---|---|---|---|---|---|---|---|---|
| UTS7040A | 2Hz~40GHz | 0.01Hz | 255MHz(opt.) 160MHz(opt.) 85MHz(opt.) 40MHz(opt.) 20MHz |
1Hz~3MHz (10%步进), 4,5MHz |
< -108dBc/Hz | < -166dBm | - | - |
| UTS7032A | 2Hz~32GHz | 0.01Hz | 255MHz(opt.) 160MHz(opt.) 85MHz(opt.) 40MHz(opt.) 20MHz |
1Hz~3MHz (10%步进), 4,5MHz |
< -108dBc/Hz | < -166dBm | - | - |
| UTS7026A | 2Hz~26.5GHz | 0.01Hz | 255MHz(opt.) 160MHz(opt.) 85MHz(opt.) 40MHz(opt.) 20MHz |
1Hz~3MHz (10%步进), 4,5MHz |
< -108dBc/Hz | < -166dBm | - | - |
| UTS7013A | 2Hz~13.6GHz | 0.01Hz | 255MHz(opt.) 160MHz(opt.) 85MHz(opt.) 40MHz(opt.) 20MHz |
1Hz~3MHz (10%步进), 4,5MHz |
< -108dBc/Hz | < -166dBm | - | - |
UTS7000A系列信号分析仪概述
Ubuntu操作系统
- 标配Ubuntu操作系统
- 可选配windows10/麒麟操作系统 快捷的硬盘替代方式，选配无需整机设备返厂

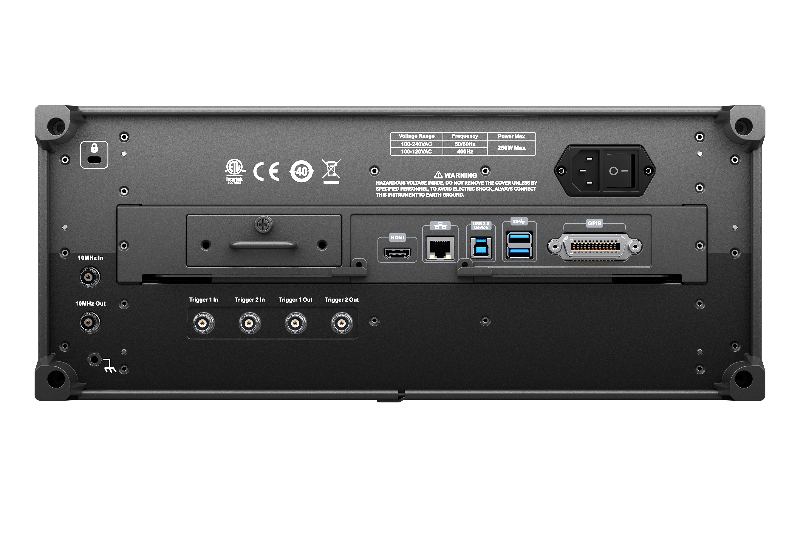

- 支持背面板快捷更换硬盘及操作系统

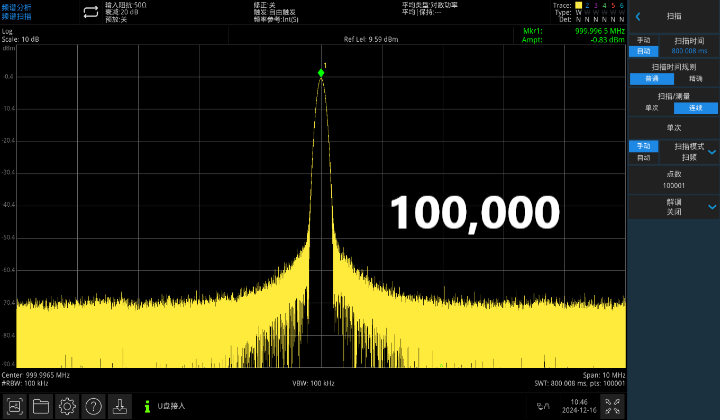

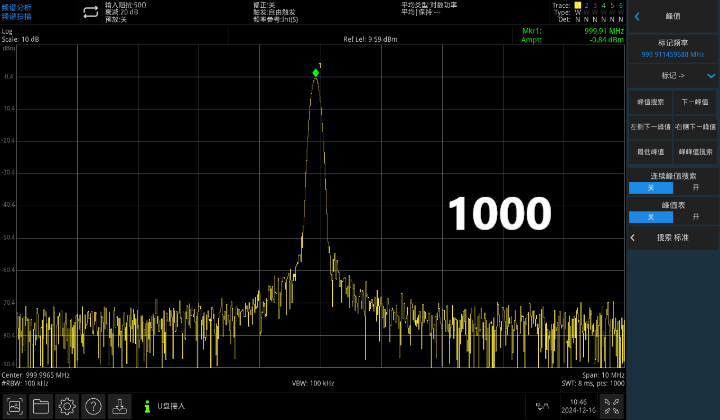

100,001扫描点
- 全系列最高支持100,001扫描点
- 对信号的采样更加密集和全面
- 可以减少因采样不足或不均匀导致的测量误差和波动
- 更细致地分辨出频率相近的信号成分
- 从而使测量结果更加稳定和可靠
- 为后续的信号分析和处理提供更准确的数据基础
- 帮助用户更准确地识别和研究信号中的各个频率分量及其特性

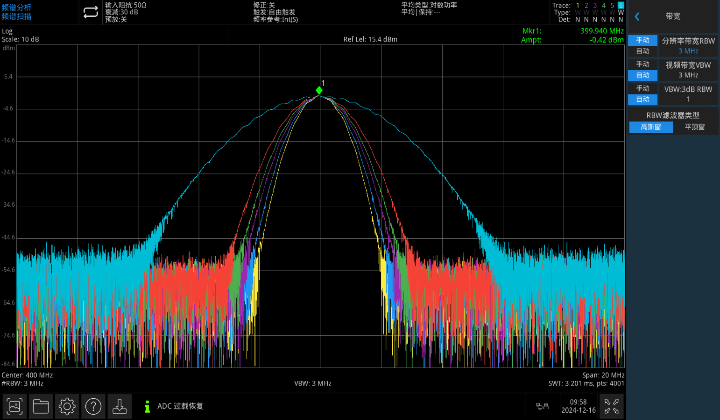

频率测量精度更高，频谱分离能力更强
- 1Hz~3MHz (10%步进)、4、5MHz
- 10%步进可以提供160种可选RBW
- 更有效的频谱分离能力
- 在灵敏度和扫描速度之间做到平衡
- 不仅可以优化测量参数，还能适应不同测量场景

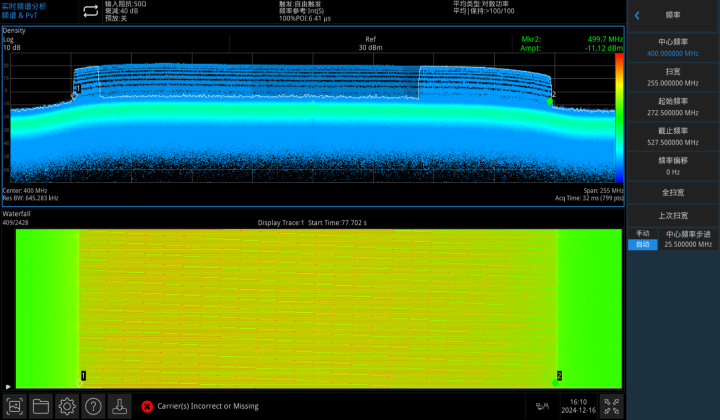

5种分析带宽
- 标配20MHz分析带宽
- 选配40MHz，85MHz，160MHz，255MHz的分析带宽
- 更加全面了解信号特征

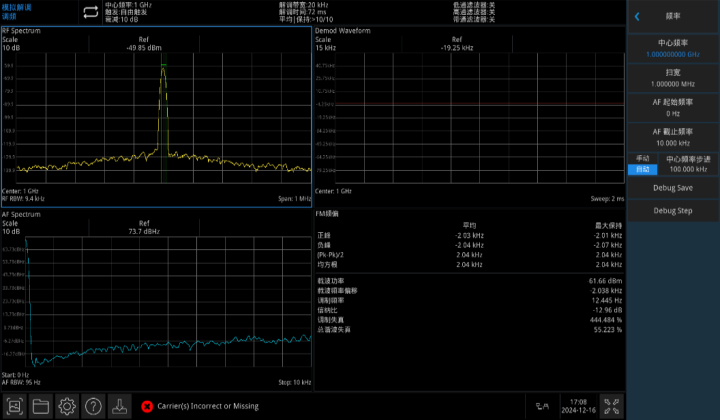

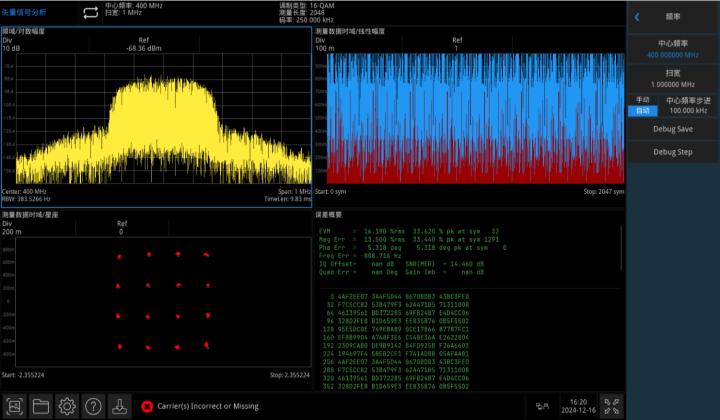

丰富的调制解调分析功能
- 针对模拟调制AM，FM，PM；
- 数字调制FSK，PSK，ASK，MSK，QAM等调制信号
- 进行解调分析，可分解出信号的质量，EVM的误差矢量等
- QAM（16QAM，32QAM，64QAM，128QAM，256QAM…）
- ASK（2ASK，4ASK，8ASK，16ASK）
- PSK（BPSK，QPSK，8-PSK，DQPSK，OQPSK，π/4-DQPSK）
- FSK（2FSK，4FSK，8FSK，16FSK）
- MSK（Type1， Type2）

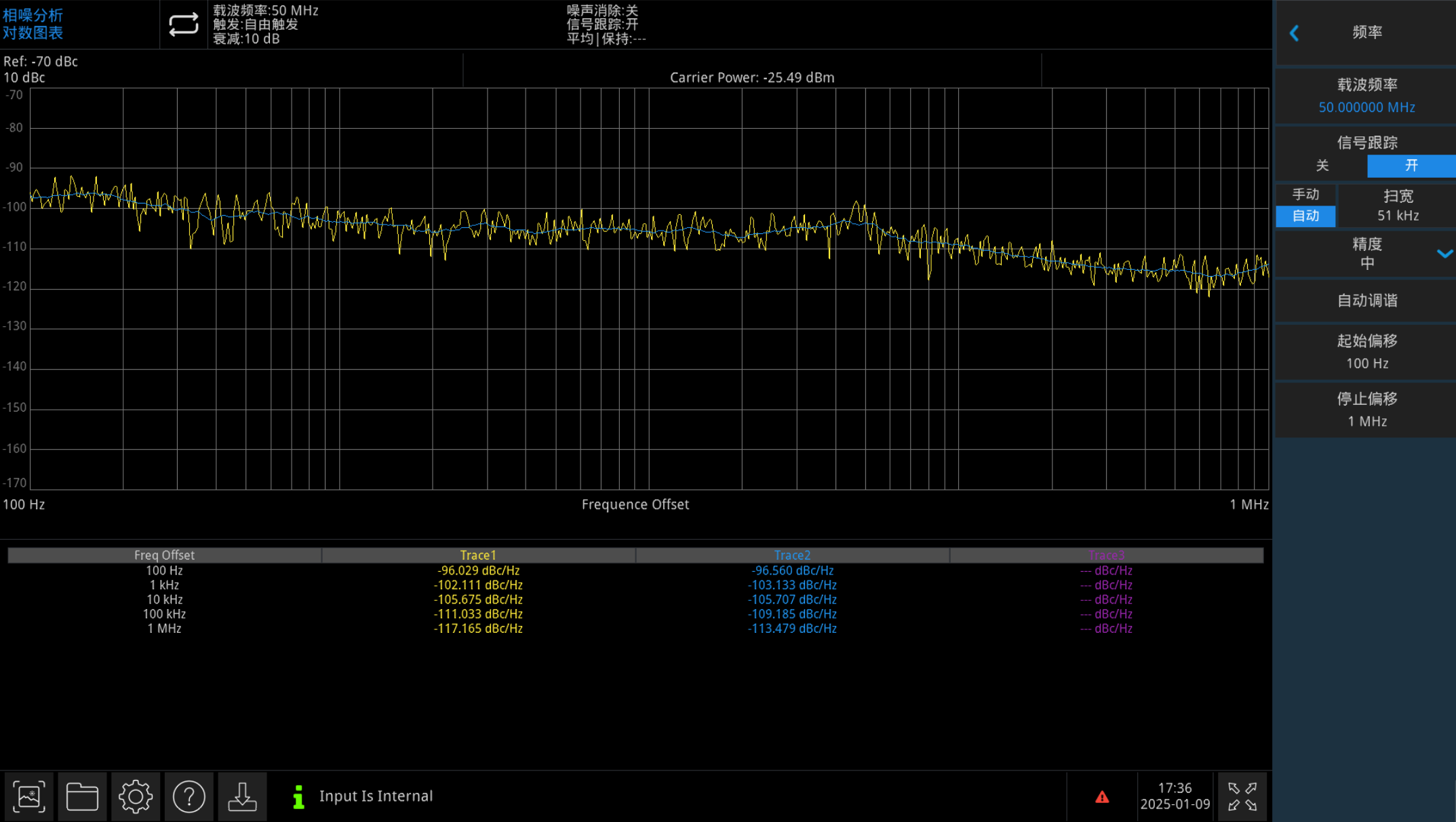

一键式相位噪声测量
- 一键式相位噪声测量分析
- 包含频谱监控，点频测量，对数图表，IQ波形测量功能 通过简单快捷的测试方式
- 可精确了解信号相位的不稳定程度，进而评估信号的质量
- 对于通信等高质量信号是确保系统正常运行和性能发挥的关键

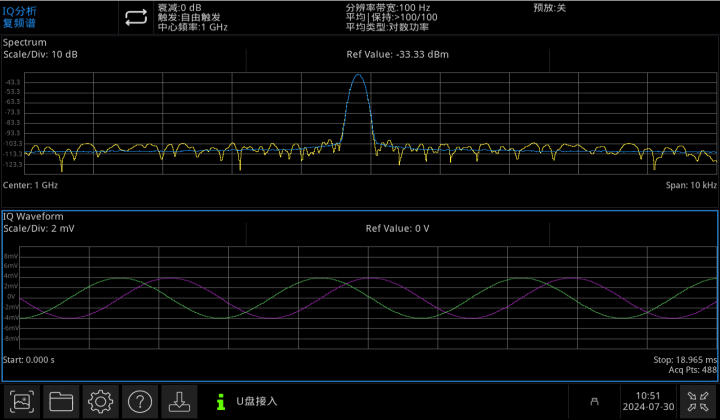

I/Q分析
- I/Q分析使用硬件直采数据
- 可准确恢复原始基带信号
- 对接收信号从时域和频域进行基础测量
- 可有效测量信号频率/幅度/相位信息
- 支持测量数据与原始数据导出
- 用户可对复杂调制信号做二次分析
一键高级测量

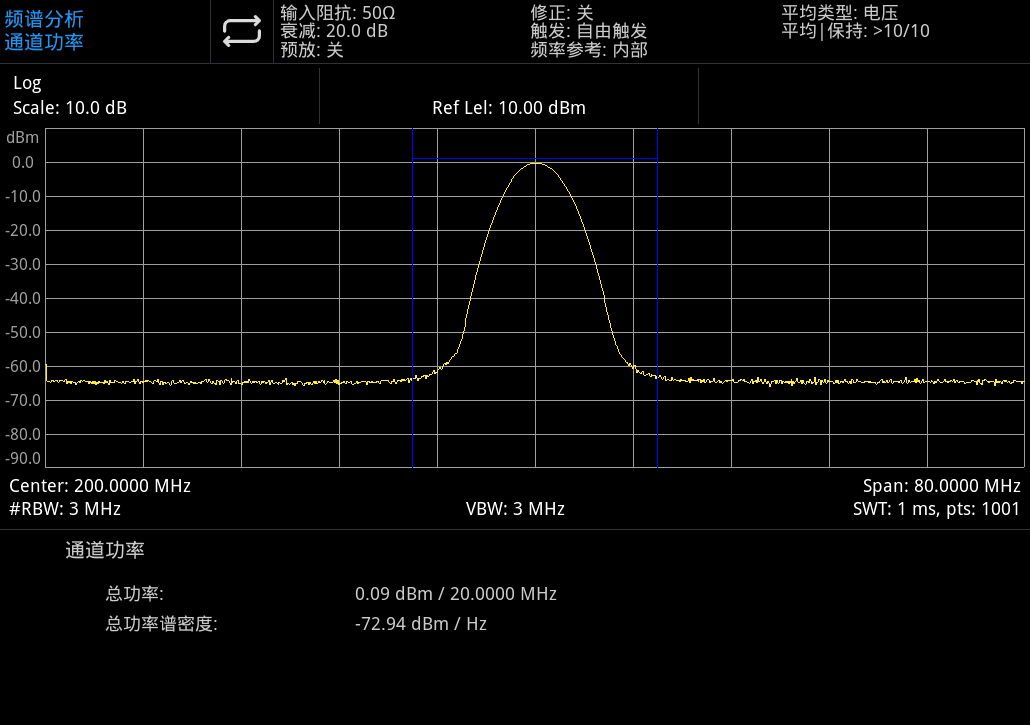

- 通道功率

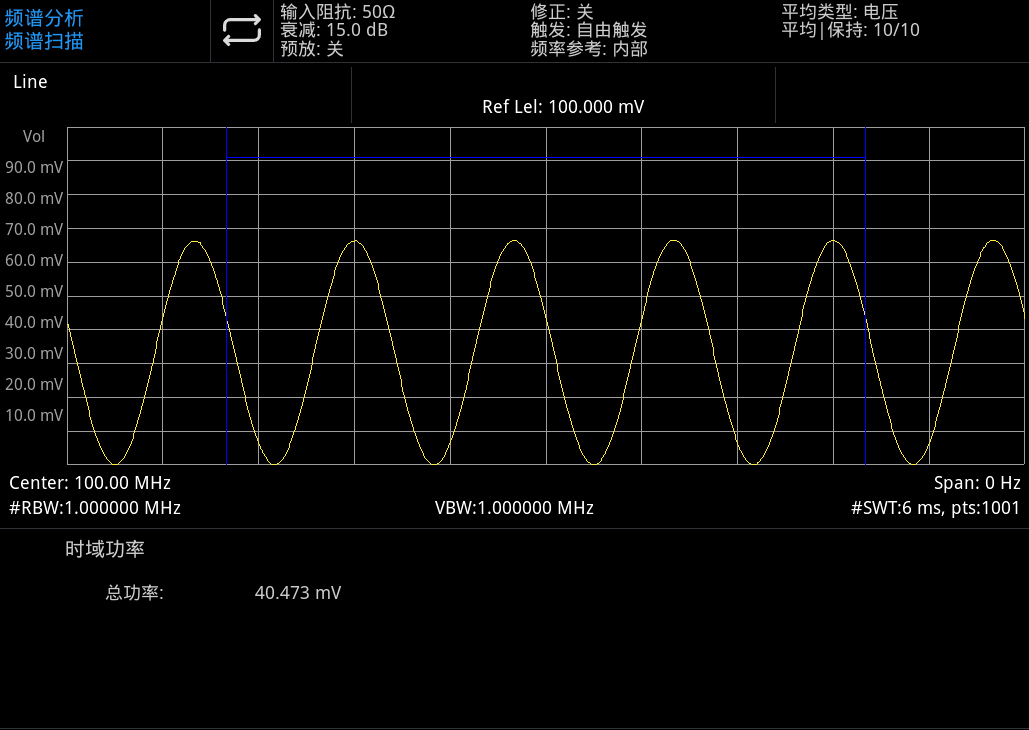

- 时域功率

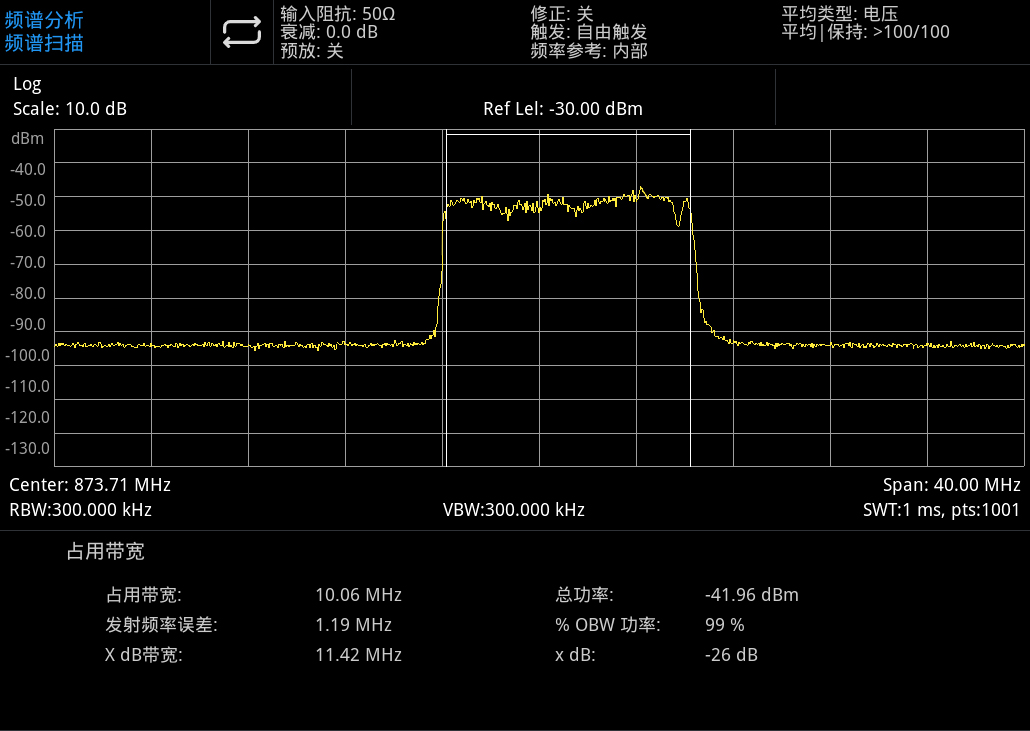

- 占用带宽

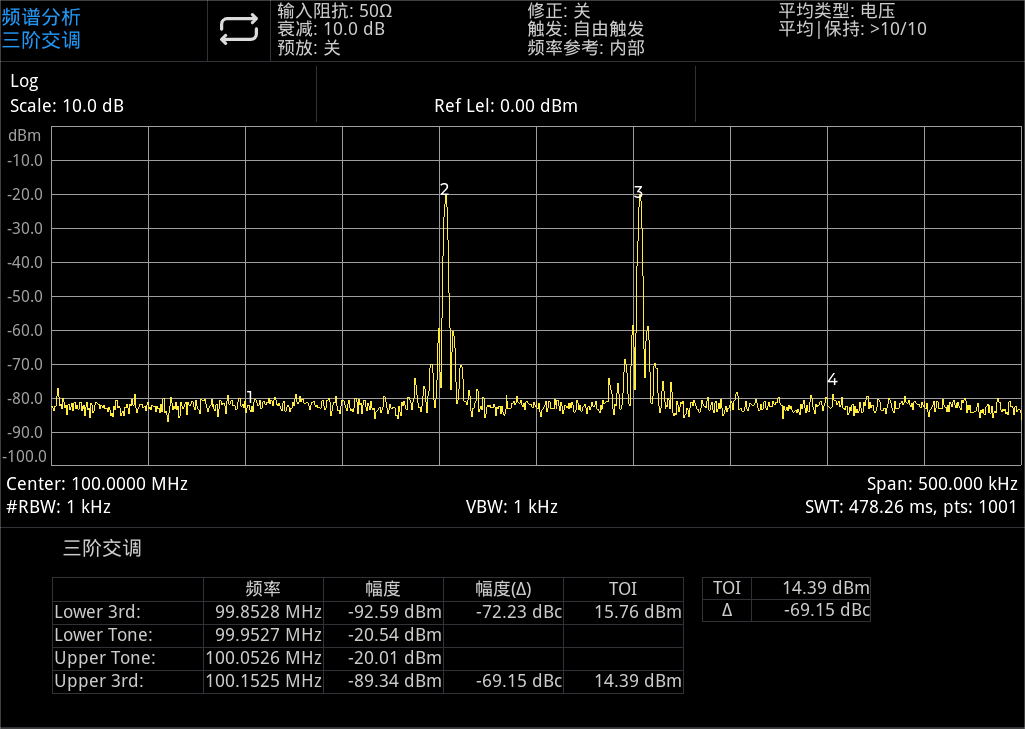

- 三阶交调

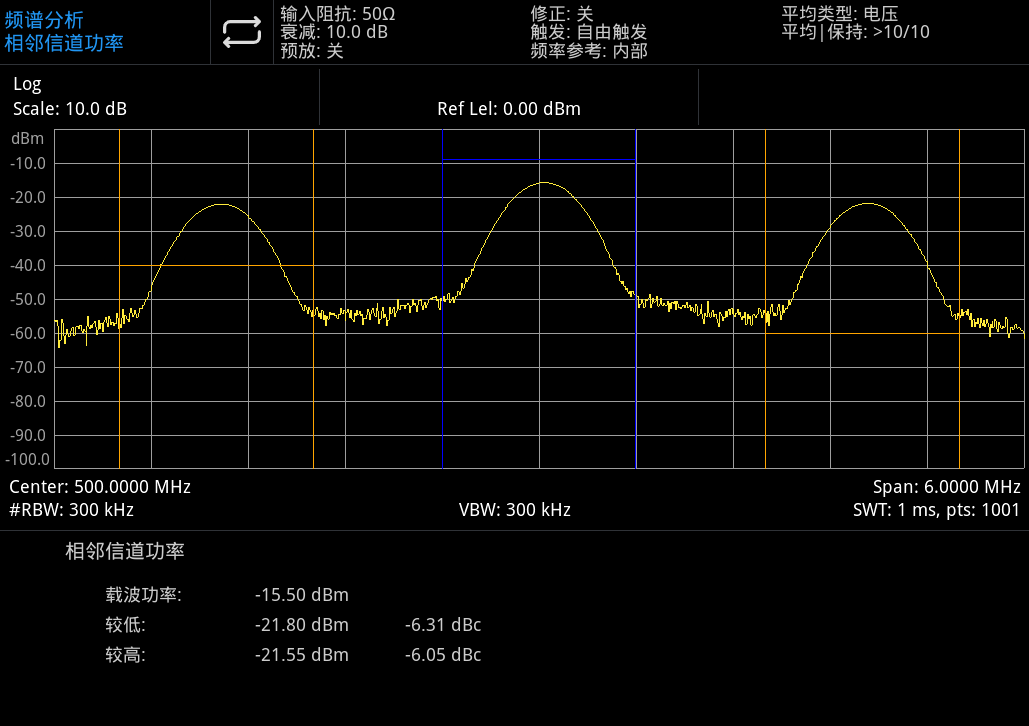

- 邻道功率

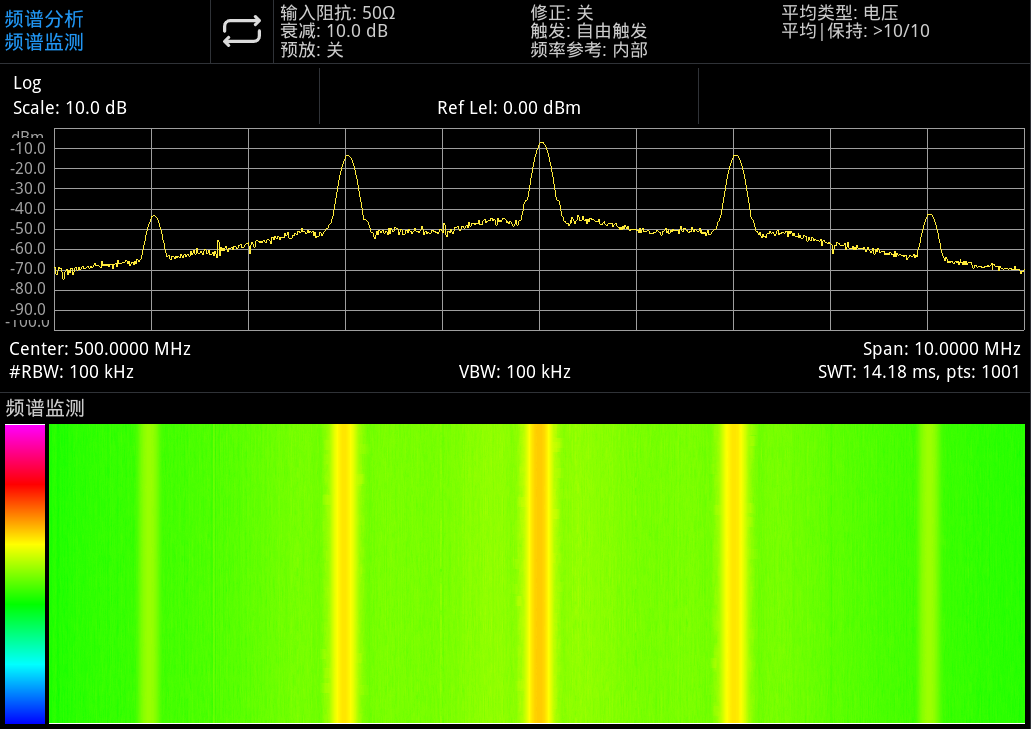

- 频谱监测

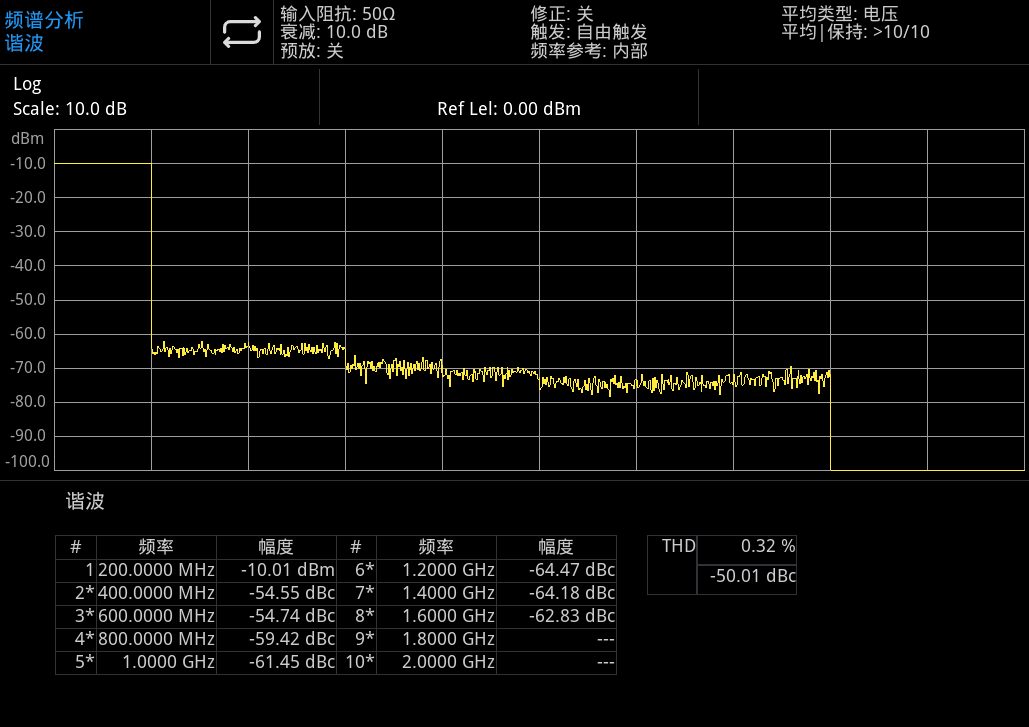

- 谐波分析

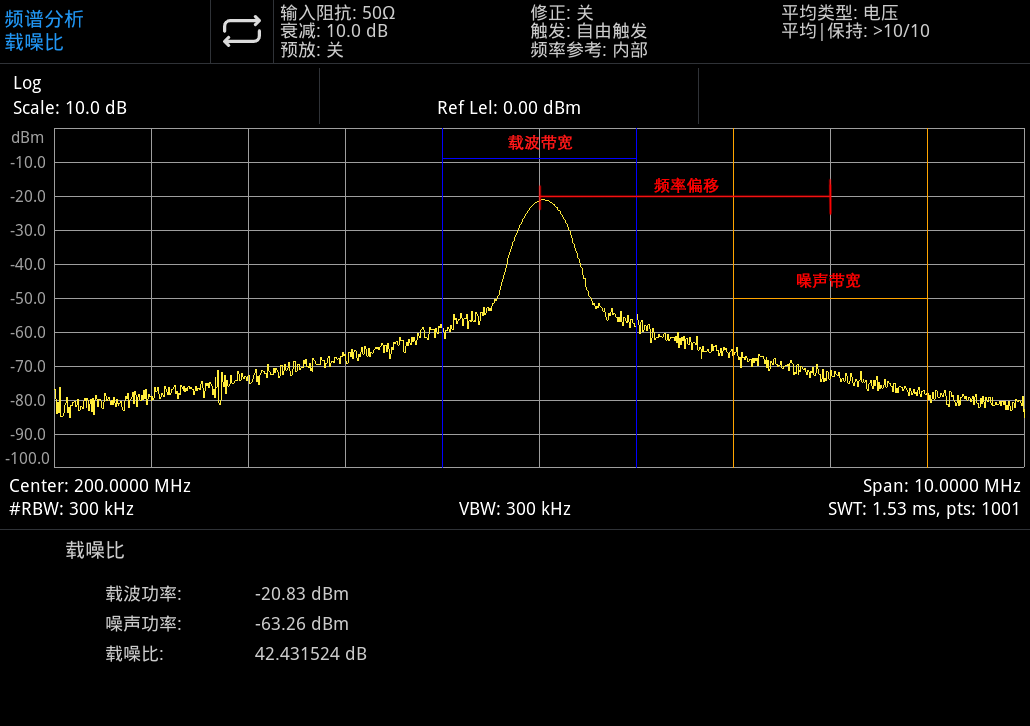

- 载噪比

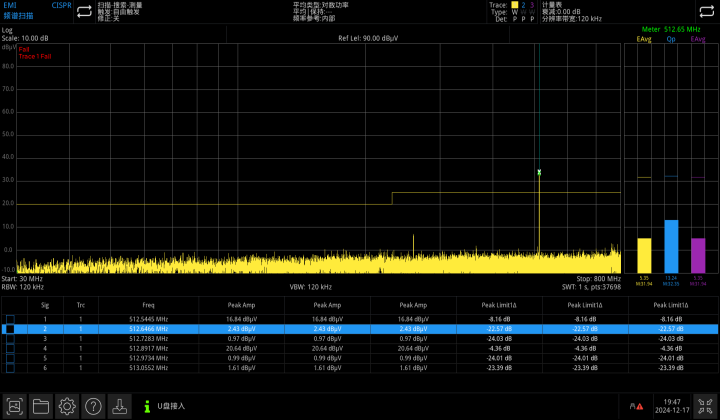

EMI分析测量
- 具有符合CISPR标准的频率分辨率带宽以及检波器
- 内置超100种限值针对不同的领域
- 不同的应用场景和设备类型都有相应的频谱发射模板
- 方便快捷的确定干扰源频率特性

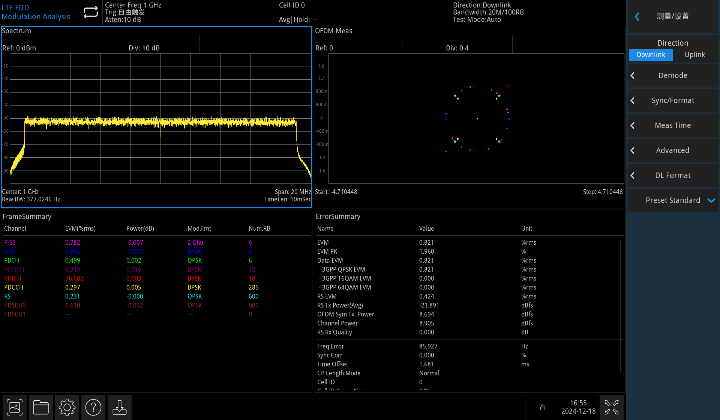

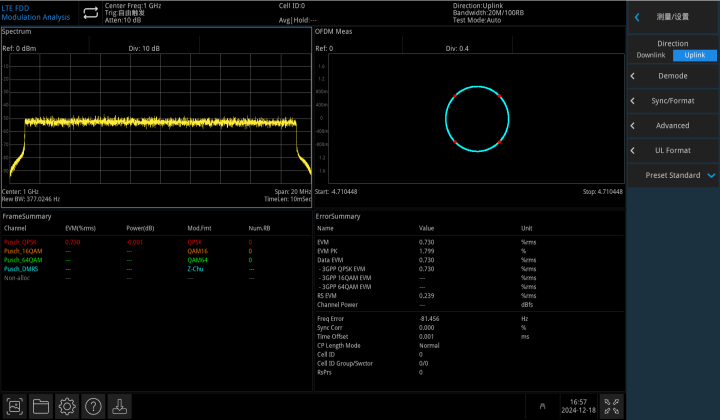

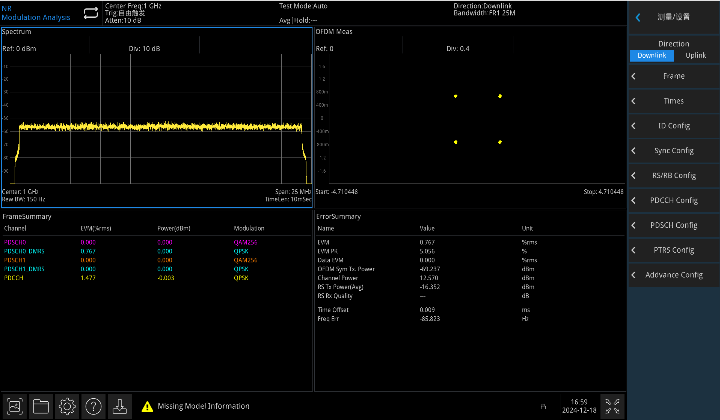

通信4GLTE，5GNR分析
- 对遵循LTE/NR标准协议的调制信号进行通用测量与解调分析
- 包括上行链路与下行链路解调,解调后可观察信号频域信息和星座图
- 并测量得到信号帧中的信道信息，误差信息等
- 能够有效的协助通信工程师对基站发射信号进行全面评估
- 规避信号质量等问题，确保通信的准确性和可靠性
